手持ちマザーボードで動作検証

ここからは実際に「DN-12715」をマザーボードに接続して、動作を確認していこう。今回は手持ち機材の関係で、正式対応チップセットを搭載したマザーボードは用意できなかった。その代わり、最も世代が近い製品として、Intel P45 Expressを搭載するGIGABYTE「GA-EP45-UD3R」をはじめ、マニュアルにて動作確認済みとされていたIntel X58 Expressを搭載するIntel「DX58SO」、さらに制御プログラムにUEFIを採用するIntel Z77 Express搭載モデルGIGABYTE「GA-Z77X-UP5TH」の3枚を使い、正常に動作するのかチェックしてみることにした。

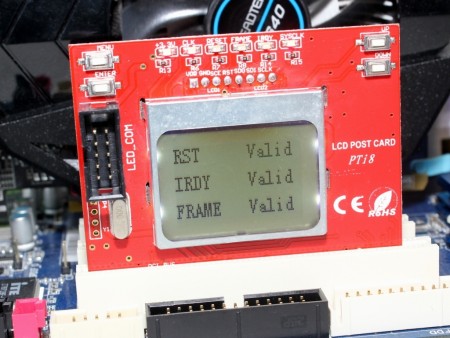

	今回用意した3枚の中で最も古いGIGABYTE「GA-EP45-UD3R」。各種信号は正常に取得でき、POSTコードの表示も問題なく行うことができた

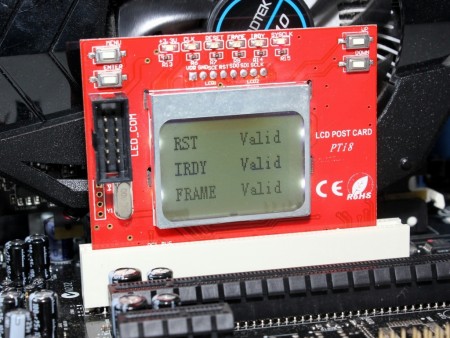

	LGA1366のIntel「DX58SO」でも問題なく動作が可能。制御プログラムにBIOSを使用しているマザーボードであれば、比較的新しいモデルでも動作するようだ

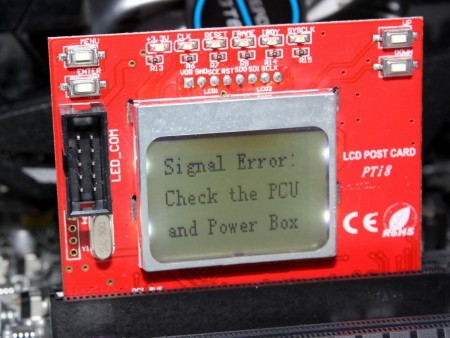

	制御プログラムにUEFIを採用するGIGABYTE「GA-Z77X-UP5TH」では、信号がうまく取得できず正常に動作しなかった

「DN-12715」では、BIOSのPOSTコードを取得・表示しているため、制御方式がまったく異なるUEFI搭載モデルでは正常動作しないようだ。一方、BIOS搭載モデルならIntel X58 ExpressチップのIntel「DX58SO」でも問題なく動作しており、PCIスロットさえあれば比較的新しいマザーボードのチェックにも利用できるようだ。
