「DN-12715」の使い方とチェック項目をまとめて確認

最後に「DN-12715」の使い方とチェック項目をまとめて紹介していこう。前述の通り、基本操作はメイン基板上に用意された4つの操作ボタンにて実施。チェック機器の種類（デスクトップPC / ノートPC）や、BIOSの種類（AMI / AWARD / PHOENIX）の他、シグナルチェックや+3V/+5V/+12Vの実測値などを表示することができる。

基本操作はメイン基板上に用意された4つの操作ボタンにて実施。基本的にバラック状態で行うことになるため、他のパーツに触れないよう注意しよう

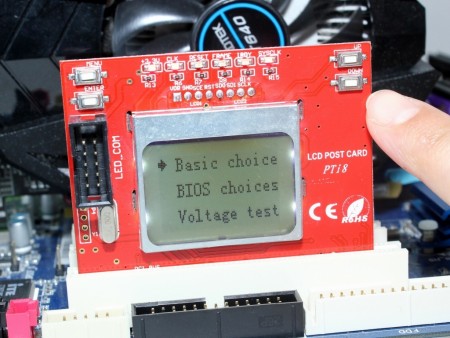

「MENU」ボタンを押すと「Basic choice」「BIOS choices」「Voltage test」の3つのメニューが表示される	「Basic choice」を選択すると「PC debug」「NB debug」「Signal test」のメニューが表示される。接続機器がデスクトップPCなら「PC debug」を、ノートPCなら「NB debug」を選択
「Signal test」を選択すると「RESET」「IRDY」「FRAME」の信号が正常に取得できているか確認できる	「BIOS choices」を選択すると表示される「BIOS選択画面」。接続機器の制御プログラムに合わせて正しいものを選択する。ちなみに「PHOENIX」が「PHONIEX」と誤植されているのはご愛嬌
「Voltage test」では+3V/+5V/+12Vの出力値が確認できる。これだけでも重宝する人は多いのではないだろうか	通常画面で「UP」「DOWN」ボタンを押すとPOSTコードの概要を確認することができる
	筆者もたまにやってしまうCPU 8pin（4pin）コネクタのつけ忘れ状態を再現したところ、シッカリと電源確認メッセージが表示された

使い方は意外に簡単。あると便利なマザーボードテスター

ここまで、上海問屋の格安マザーボードテスター「DN-12715」の使い方を一通り紹介してきたわけだが、意外にも簡単に使えることがお分かりいただけたと思う。BIOSとPCIスロットを搭載していれば、比較的新しいマザーボードでも動作が可能。さらにシグナルや電圧のチェックもできることから、保存している旧マザーボードや購入した中古品の確認、電源ユニットのチェックなど、様々なシーンで活躍してくれそうだ。

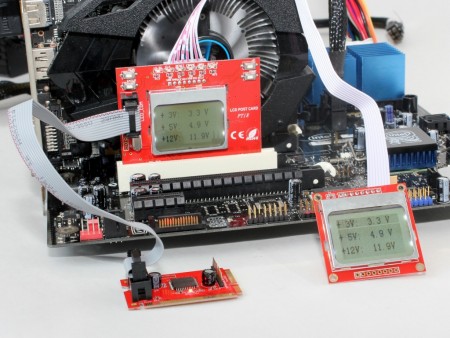

税込約2,000円というコストパフォーマンスが魅力のマザーボードテスター「DN-12715」。古いマザーボードを引っ張りだして、あれやこれやチェックしてみるのも面白い

そして何より、約2,000円前後という低価格で普段はなかなか味わうことができない“プロっぽさ”を体験できるのは大きな魅力。ノークレーム・ノーサポートの「上海道場」モデルということで、ややハードルが高いのも事実だが、その点をあまり気にせず“いじり倒してみる”のが正解だろう。
