エルミタ的速攻撮って出しレビュー Vol.431
2015.08.08 更新
文：GDM編集部 絵踏 一
 |
|

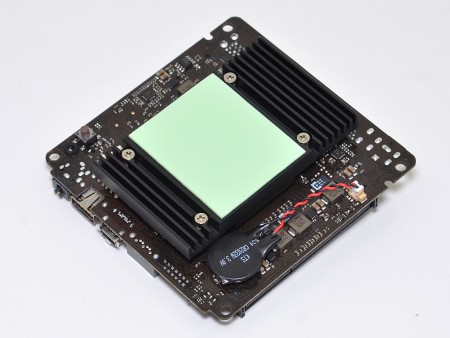

| 裏返すと幅広のヒートシンクが出現、Braswell世代のCeleronをファンレスで駆動させている | |
 |
|

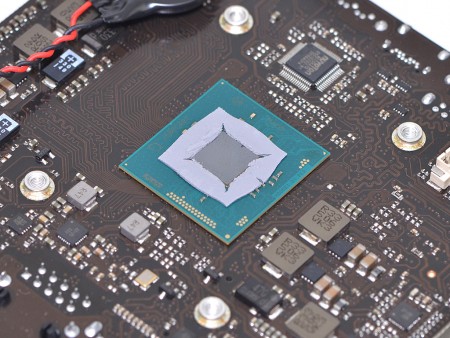

| サンプル機が搭載していたのは、TDP4W（SDP3W）の省電力プロセッサCeleron N3000。4コア動作でバースト時の最大クロックは2.08GHzだ | |
 |
 |
| 4本ネジで固定されていた、CPU冷却用のヒートシンク。放熱用シートで天板と接地、筐体全体を使って放熱する仕組みになっている | |
 |
 |
| 基板上のチップ類も確認。こちらはPCI-Express3.0対応のクイックスイッチIC、NXP「L04083B」 | Winbond製SPIフラッシュメモリ「25Q64FWSIG」 |
 |
基板上のスペースや周囲のクリアランスが限られることから、薄型で高効率なタンタルコンデンサが採用されている |
 |
 |
| I/OコントローラNuvoton「NCT5567D」 | CPU横に実装されている、BIOSリセット用スイッチ。アクセスするためには、筐体からマザーボードを完全に取り外す必要がある |
