メモリスロットクリアランスをチェックする

マザーボードへの装着が完了し、いざ冷却テストと行きたいところ、メモリスロットクリアランスをチェックしておきたい。「ETS-T40Fit Series」は、隣接するメモリスロットに100％干渉しない、スリムなヒートシンク設計が特徴。25mm厚の冷却ファンは、メモリスロット上部エリアには一切はみ出すことはなく、あらゆるタイプの大型ヒートスプレッダ付きメモリを使用する事ができる。

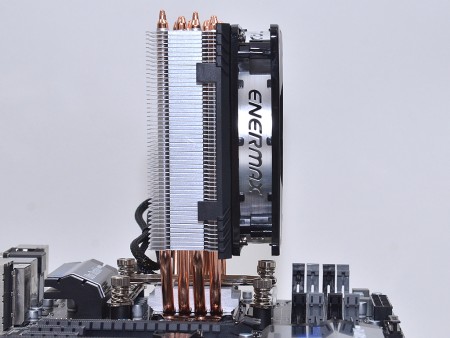

マザーボードに搭載した「ETS-T40F-TB」を真横から見ると、隣接するメモリスロット上部エリアのクリアランスは、完全に確保されている事が分かる

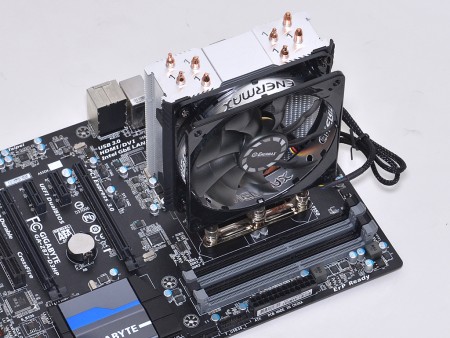

メモリスロットを手前に、斜め上からも眺めてみる。標準搭載されるT.B.Silence PWMタイプ静音120mmファンとメモリスロットとの距離は、かなり余裕があるように見える

では実際に大型ヒートスプレッダが装着された、CORSAIR「Dominator Platinum」シリーズを搭載してみよう。ちなみに「Dominator Platinum」の高さは55mmとされている。

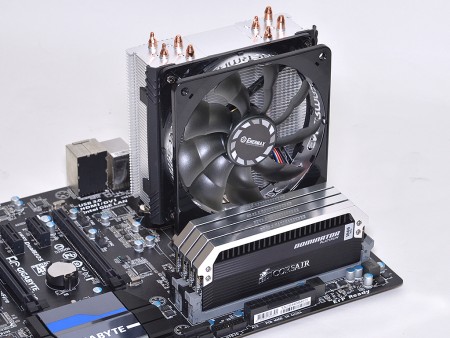

当然ながら、CORSAIR「Dominator Platinum」シリーズの4枚挿しでも、「ETS-T40F-TB」の冷却ファンに干渉する事なく共存できている

今回搭載したLGA1150はもとより、Skylake世代の最新プラットフォームに、ハイエンド志向のDDR4メモリを組み合わせる構成でも、隣接するメモリスロットに100％干渉しない。放熱面積を無理に稼ぐことなく、スリムタイプのヒートシンクで高い冷却能力を得るという設計思想の「ETS-T40F-TB」。次のセッションでは高負荷状況下でのCPU温度や騒音値など、各種テストを実施。冷却機器としてのパフォーマンスを計測していく。
