「Enthoo Pro M」で実際に組み込んでみる

内外装をくまなくチェックした後は、実際にPCパーツを組み込み、マニュアルや製品サイトでは分からない事、購入前に知りたい事などをポイント別に解説していく。

PhanteksブランドのPCケースとしては、普及価格帯モデルに属する「Enthoo Pro M」。いよいよ実際に組み込みを行ってみよう

5.25インチオープンベイに、光学ドライブを搭載してみる

利用頻度が減ったとはいえ、あったら便利な光学ドライブを5.25インチオープンベイに搭載してみよう。搭載テストには奥行き170mmのDVDスーパーマルチドライブを用意した。
　搭載にはまずフロントパネルをシャーシから引き剥がし、内部から5.25インチブランクベゼルを取り外す。次にフロントパネルを元に戻した後はフロントの開口部から、DVDスーパーマルチドライブをスルスルと挿入。ベゼルがツライチになるように搭載位置を決め、両サイドをミリネジで固定する。

両サイドからミリネジで固定するシンプルな5.25インチオープンベイ。奥行き170mmのドライブが問題になるわけもなく搭載は無事完了

3.5インチHDDと2.5インチSSDの搭載

次に3.5インチHDDと2.5インチSSDを1台ずつ用意。それぞれをマウントしてみる。3.5インチHDD用のトレイは、右側面下に2台分を用意。フレキシブルなABS樹脂製の専用トレイは、側面にストッパーが装備され、これをハの字に開いてHDDをネジ穴位置にマウント。ストッパーを元に戻すことでピンがネジ穴をロックし、搭載が完了する仕組み。以前検証した「Enthoo EVOLV」と共通のパーツが使用されており、完成度は高い。

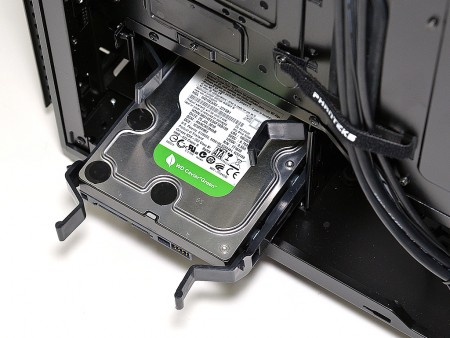

独自ツールフリー機構により、3.5インチHDDのロックはいたって簡単。2.5インチSSDも底面4つのネジ穴を使いマウントする事も可能だ
「SSD Bracket」に、2.5インチSSDをマウント。固定には両サイドのネジ穴を使う事になる。なおコネクタ方向は、事前に搭載方向を考慮しておく必要がある

電源ユニットを搭載してみる

ボトムレイアウトを採用する電源ユニット、その装着感をチェックしてみる。今回検証用には奥行き180mmのCORSAIR「RM850」を用意した。比較的奥行きはあるものの、フルモジュラータイプでインストールはし易い。
　搭載スペースは、3.5インチシャドウベイとフロアを分け合う格好ながら、奥行き318mmまでサポートする十分な広さを確保。当然ながら、180mmの「RM850」は問題なくマウントできている。空きスペースもあり、電源ユニット固定後もモジュラーケーブルの着脱を十分に行う事ができる。

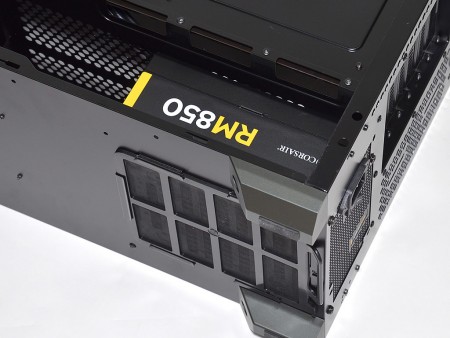

ボトムレイアウトの電源ユニット搭載スペース。背面ネジ固定のオーソドックスなスタイルで、有効スペース318mmの広い空間が確保されている。ボトム部の通気口との位置関係も当然問題なし

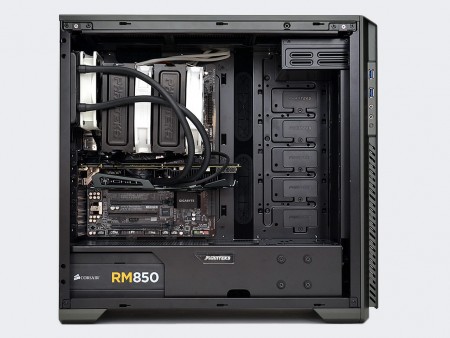

ボトム部を広く覆うカバーは、メインエリアと電源ユニット搭載エリアの各フロアを分離。広い開口部のアクリル窓から、無造作に束ねたケーブルが露出しないブラインドの役割をも果たす
