エルミタ的速攻撮って出しレビュー Vol.438
2015.09.04 更新
文：GDM編集部 松枝 清顕 / 池西 樹（テストセッション）
付属品総点検の後は、「H100i GTX」の組み込み手順を解説しよう。搭載テストに用意したのは、GIGABYTE「GA-Z170XP-SLI」（Intel LGA1151）で、PCケースには以前詳細検証をお届けしたCORSAIR「Carbide Air 540」をチョイスした。
 |
 |
| ABS樹脂製「Intel専用バックプレート」の四隅にあるネジ穴はスライド式。対応ソケットのネジピッチ位置にあらかじめ合わせておき、マザーボード背面からセットする | |
 |
 |
| CPUソケット周辺にある4つの穴から飛び出した「Intel専用バックプレート」のネジ穴に、「LGA 1150/1156/1366用スタンドオフ」を締める。これで台座は完成 | |
 |
|
| ラジエターに「ファンスクリュー」で120mm口径ファン2基を固定する。エアフロー方向の確認を忘れずに行う | |
 |
|
 |
|

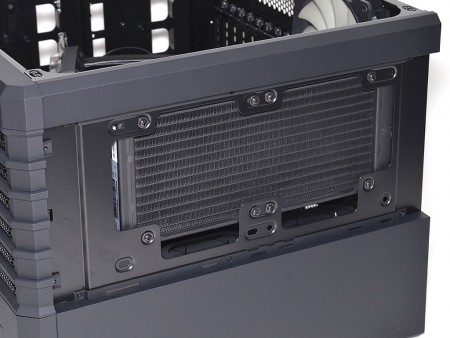

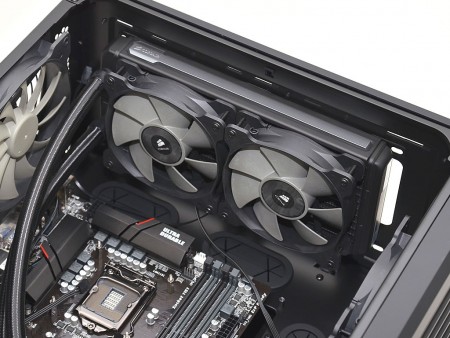

| 冷却ファンを固定したラジエターを、PCケースの設置位置に「ラジエター固定用ネジ」でマウント。なお水冷チューブの向きはPCケースの内部レイアウトに影響される事がある。ウォーターブロックの位置を確認しながら、取り回しを考慮して搭載方向を決める | |
 |
|

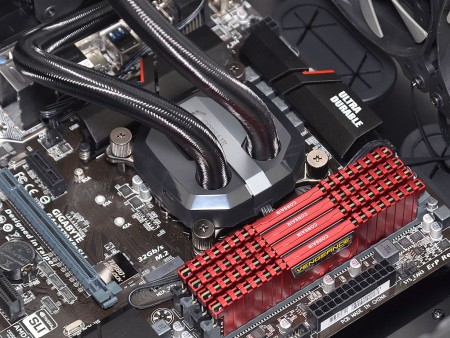

| ウォーターブロックをスクリューで台座に固定。ハンドスクリュータイプなので、まずは仮留め。プラスドライバーで増し締めを行い、CPUとの密着を確実なものにする | |
 |
|
| 作業時間はおよそ15分程度。高度なスキルは必要とせず、比較的簡単に取り付けを行うことができる。状況によってラジエータ取り付け向きを反転させ、ホースの取り回しで冷却ファンのインペラに干渉しないように回避しよう | |
