エルミタ的「編集部で使ってみた」
2015.09.07 更新
文：GDM編集部 池西 樹
ここからは「CIF-HBC25MS」の外観を画像にて確認していこう。基板表面にはSATAコネクタとSATA電源コネクタが実装され、2.5インチSSDを搭載可能。裏面にはツールレスのmSATAスロットが用意され、2.5インチSSDとmSATA SSDの同時認識にも対応する。
 |
|

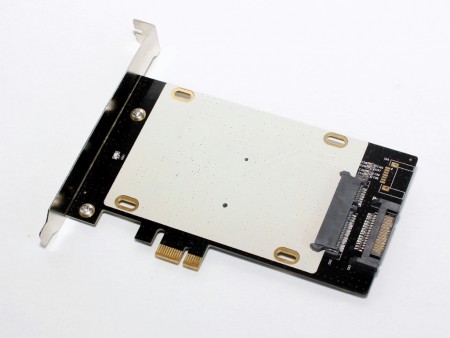

| 基板表面にはSATAコネクタが実装され、2.5インチSSDを搭載可能。基板には4本のネジで固定する | |
 |
 |
| SATA電源コネクタの横にはSATAコネクタの空きパターンも確認できる | 接続インターフェイスはSATA3.0（6Gbps）に対応 |
 |
拡張スロットの形状はPCI-Express（x1）。もちろんx4 / x8 / x16スロットに接続することもできる |
 |
|

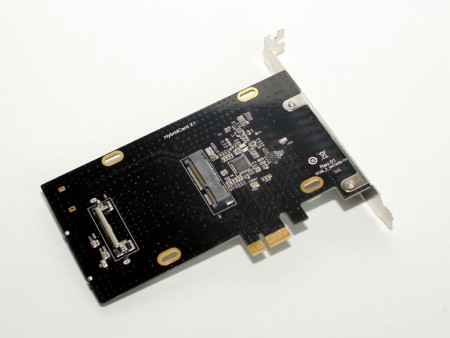

| 基板裏面にはmSATAスロットとコントローラが実装されている | |
 |
 |
| mSATAスロットとSATAコネクタは同時に使用することができる | SATA3.0（6Gbps）コントローラはASMedia「ASM1061」。PCI-Express2.0（x1）までの対応となるため、最大転送は400MB/sec前後で頭打ちとなる |
