エルミタ的速攻撮って出しレビュー Vol.442
2015.09.30 更新
文：GDM編集部 池西 樹
バックパネルインターフェイスには、Intel製ICによるUSB3.1 Type-A×1、Type-C×1やデュアルギガビットLANをはじめ、必要な機能はほぼすべて網羅。ディスプレイ出力も、DVI×1、HDMI×1、DisplayPort×1の3系統を備え、トリプルディスプレイに対応。さらにDisplayPortは4K（3,840×2,160ドット）＠60fps表示もサポートされる。
 |
|

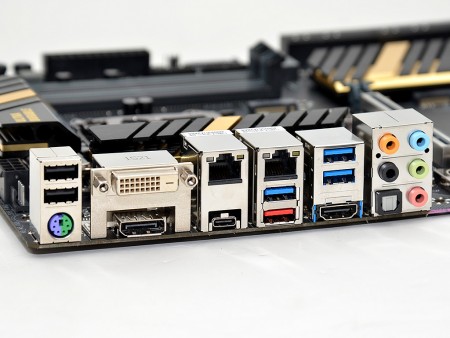

| およそ必要なインターフェイスはすべて網羅されたバックパネル部。USB3.1はPCI-Express3.0（x2）接続のIntel製ICのため、同時利用した場合でもパフォーマンスの低下を最小限に抑えることができる | |
 |
 |
| 2系統のギガビットLANはいずれもIntel製チップを採用 | |
外観チェックの締めくくりとして、基板上の気になるパーツやICチップ、コネクタ類をまとめてチェックしていこう。
 |
 |
| 電源コネクタはATX 24pinとCPU 8pinの標準的な構成 | マルチディスプレイ時にPCI-Expressスロットへの電源供給を補助する「PCIe Power Connector」 |
 |
|

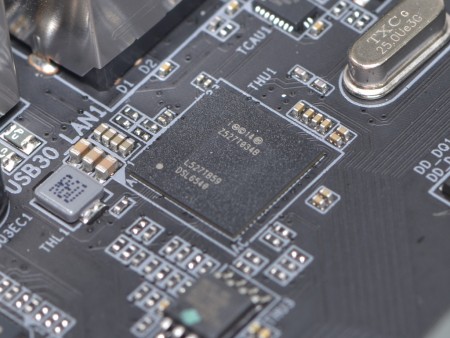

| USB3.1コントローラIntel「DSL6540」 | |
 |
|

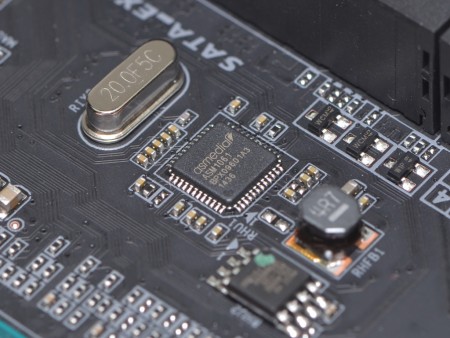

| SATA3.0（6Gbps）コントローラASMedia「ASM1061」 | |
 |
 |
| I/OコントローラITE「IT8628E」 | PCI-Express3.0レーンスイッチチップ「ASM1480」 |
 |
 |
| USB3.0のフロントピンヘッダは2系統（4ポート分）搭載 | HDMI / DVIレベルシフターNXP「PTN3360DBS」 |
 |
 |
| CPU電源回路以外にも「Durable Black Solid Cap」をはじめとした高耐久コンポーネントを採用する | |
