「GA-Z170X-UD5」の実動チェック開始

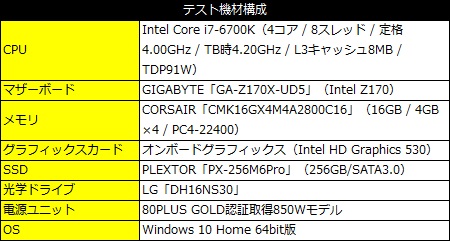

ここからは「GA-Z170X-UD5」をベースにしたPCを組み上げ、その挙動をチェックしていこう。検証用のCPUにはSkylake世代の最上位Intel Core i7-6700K（4コア / 8スレッド / 定格4.00GHz / TB時4.20GHz / L3キャッシュ8MB / TDP91W）を用意し、セッションの後半ではUEFIのプリセットを利用した、常用レベルのオーバークロックにも挑戦している。なお検証機材の詳細は以下の通り。

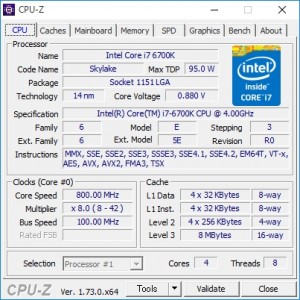

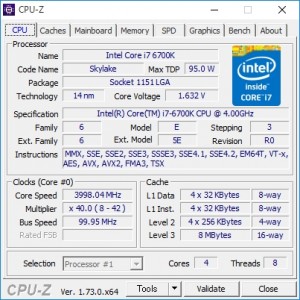

Core i7-6700Kの「CPU-Z 1.73.0」の結果。TurboBoost機能を搭載するが、4.20GHzまで動作クロックが上がるのはシングルコア時のみ。マルチコア時は4.00GHzで頭打ちとなる

ベーシックスタイルの新生「UEFI DualBIOS」

「GA-Z170X-UD5」に実装される制御プログラムは、シンプルなUIを採用する新生「UEFI DualBIOS」。チューニング項目は豊富に用意されており、マザーボードの機能と合わせて、かなりアグレッシブなオーバークロックを行うことができる。そこで今回はチューニング項目を中心に紹介していこう。なお各項目の詳細についてはこちらのレビューを合わせて参照いただきたい。

オーバークロック機能は「M.I.T」タブにまとめて配置。基本的にはここですべてのチューニングを行うことができる

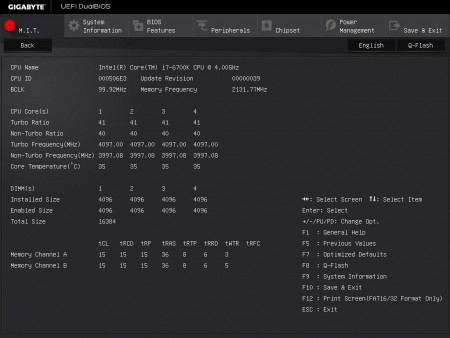

CPU、メモリの状態をまとめて確認できる「M.I.T. Current Status」。チューニング完了後はこちらで正しく設定されているかチェックしておこう

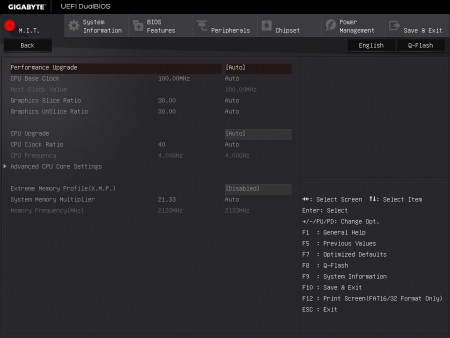

CPU関係のオーバークロック項目が揃う「Advanced Frequency Settings」
BCLKは80.00～500.00MHzまで0.01MHz刻みで設定可能
CPU倍率は8～127倍まで設定可能

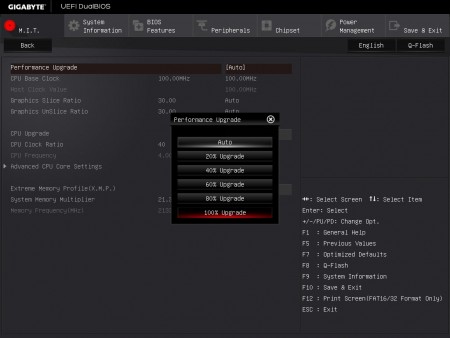

「Performance Upgrade」には、性能向上率に合わせたプリセットが用意されている

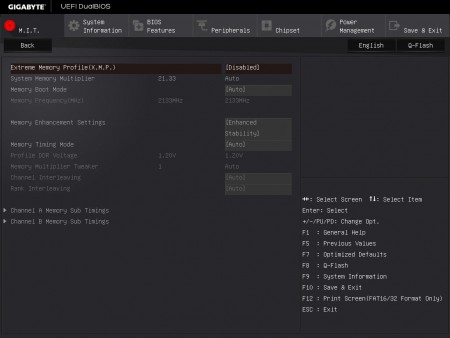

メモリ関係のオーバークロック項目が揃う「Advanced Memory Settings」
「Memory Enhancement Settings」では、安定性重視・性能重視などのメモリ向けプリセット設定が用意される

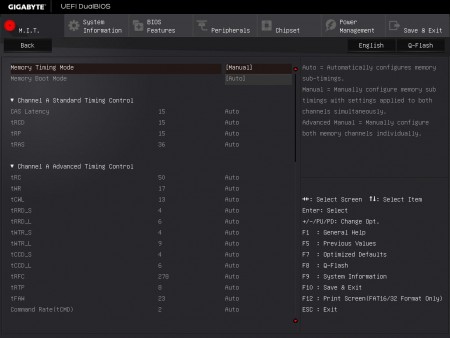

メモリタイミングを詰めたい場合には「Memory Sub Timings」から設定できる

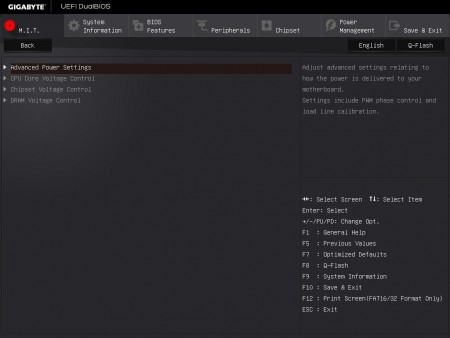

電圧関係のオーバークロック項目が揃う「Advanced Voltage Settings」

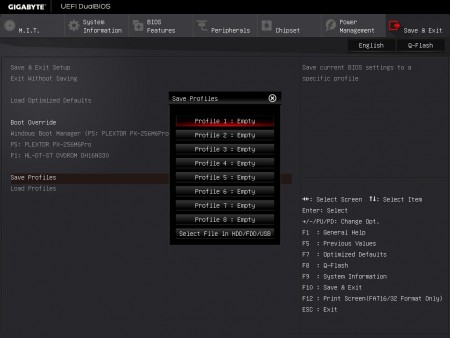

オーバークロックの設定が完了したら「Save Profile」で、プロファイルを保存しておこう
