最大TDP700Wに対応。セミファンレスもイケる巨大クーラー「TriFrozr」

3スロットを占有する巨大なボディで、極限OCを支える高性能クーラー「TriFrozr」。基本設計は「Twin Frozr V」と共有、そのパワーアップ版といえる構造になっている

ここからは「GTX 980Ti LIGHTNING」の巨躯を分解し、高性能オリジナルクーラー「TriFrozr」の構造を観察してみよう。GTX 780世代でデビューした3連装ファン搭載クーラーの第2世代モデルだが、その構造やデザインは大きく変化している。
　先代は90mm径ファン×2基に小型の“ベビーファン”を組み合わせる構成だったのに対し、本製品では90mm径の「Torx Fan」×3基構成で実装。ファンブレードもまた、高静圧タイプの「Dispersion Fan Blade」と整流効果の高い「Traditional Fan Blade」を組み合わせた、現行最新の仕様が採用されている。さらにMaxwell世代モデルの定番といえるセミファンレス動作もサポート。低負荷時にはファンが完全に停止するほか、熱源に応じて最適な位置のファンのみが稼働するスマート仕様になっている。

またヒートシンクは、大型の銅製ベースがGPUの熱を余さず吸い上げ、φ8mmの「スーパーパイプ」×3本とφ6mmのヒートパイプ×2本で全体に熱を拡散させる構造。最新世代の「Twin Frozr V」と基本設計を共有しつつパワーアップを図り、冷却性能は実に最大TDP700Wを実現した。リファレンスとの比較でも冷却パフォーマンスで18％優越するほか、ファン回転数を52％、騒音値も12dB以上低下させることに成功している。

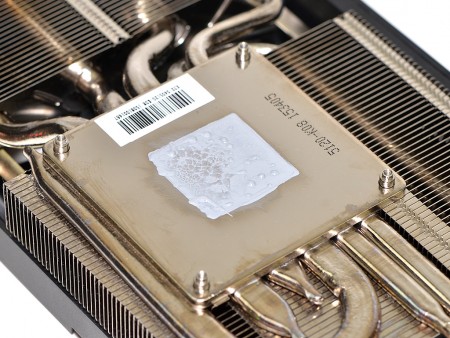

重要な受熱ベースは、MSI伝統の大型銅製ベースを採用。余さず熱を吸い上げ、ヒートシンクに効果的に伝送することができる

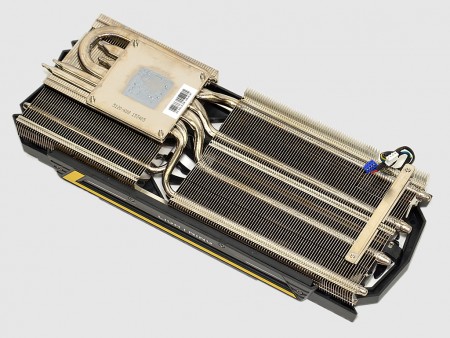

ヒートパイプはφ8mmの「スーパーパイプ」×3とφ6mm×2の5本構成で、隅々まで素早く熱を移動させている。その成型精度は極めて高い
ヒートシンク内部には、空気の流れを最適化してヒートパイプへと導くディフレクターを内蔵している	ファンコネクタは4pin×2で基板上に接続されている

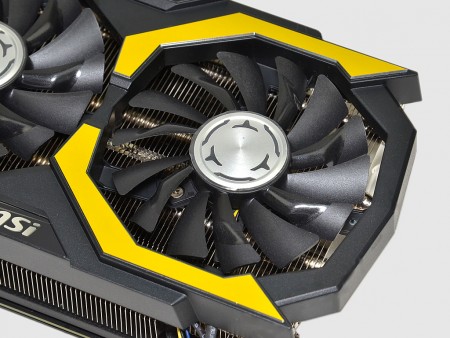

「TriFrozr」が採用する、90mm径ファン「Torx Fan」。合計で3基を実装、ファンブレードは形状と役割の異なる2タイプが交互に並んでいる
