高耐久コンポーネントで構成される10フェーズのデジタル電源回路

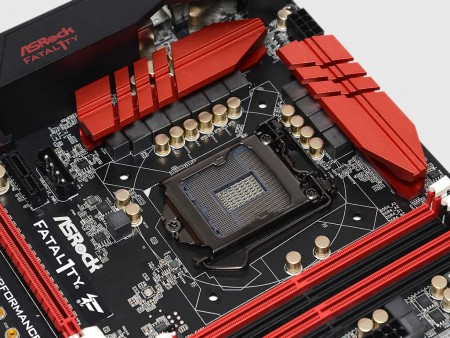

黒と赤の配色が映える、「H170 Performance」の電源周り。10フェーズ構成による堅牢なデジタル電源回路を特徴とし、システムの安定動作に貢献している

「H170 Performance」はフルデジタル制御による電源回路「DigiPower」を採用しており、電源フェーズはミドルレンジとは思えない10フェーズ構成で搭載。12,000時間耐久を誇るニチコン製の「12Kプラチナコンデンサ」や湿度に強い「High Density Glass Fabric PCB」（高密度ガラス繊維PCB）など、コンポーネントは独自の品質基準「Super Alloy」に準拠した高品位モデルがチョイスされている。

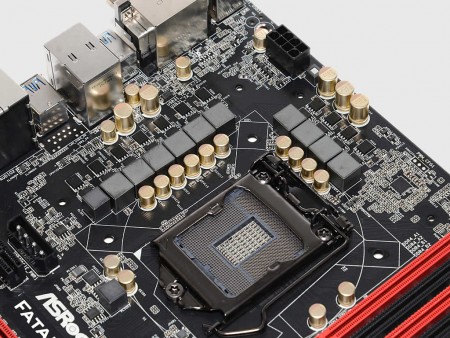

1フェーズあたり1個のチョークコイルと2個のMOSFETを搭載。周囲には、通常より20％以上の長寿命を誇るニチコン製の高耐久コンデンサが実装されている
電源回路の放熱には、アルミ合金製のXXLヒートシンクを採用。2つがそれぞれ独立に配置され、2箇所のネジで基板上に固定されている

Skylake対応のメインストリーム向けチップ「Intel H170 Express」

「H170 Performance」の搭載チップセットは、Intel第6世代Coreプロセッサ“Skylake”に対応するメインストリーム向けチップ「Intel H170 Express」だ。上位のZ170 ExpressからマルチGPUサポートが削除されたほか、PCI-Express3.0レーンが16、USB3.0サポートが8へとそれぞれ抑えられている。CPUのオーバークロックにも対応しないため、定格利用がメインのカジュアルユーザー向けと言える。

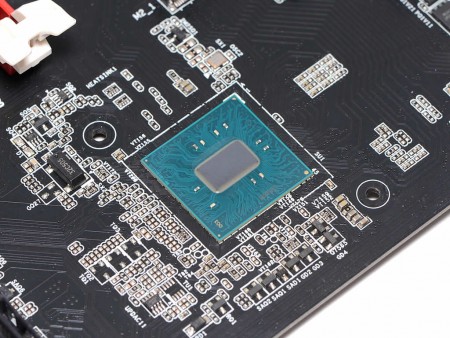

Skylake世代のメインストリーム向けチップセット「Intel H170 Express」を搭載。マルチGPUやOCサポート機能をオミットした、カジュアルユーザー向けのチップセットだ

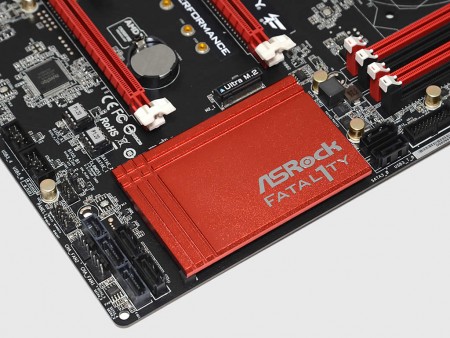

「Fatal1ty」のブランドロゴがあしらわれた、シンプルなプレート状のヒートシンクを装着。薄型デザインのため、グラフィックスと干渉する心配もない
ヒートシンクは基板に2箇所でネジ固定。チップとの接地面にはサーマルパッドが貼り付けられている
