SN比115dBAのRealtek「ALC1150」と専用コンデンサで構成されたオーディオ回路

オーディオ回路には、S/N比115dBAの高音質コーデックRealtek「ALC1150」を採用。さらに日本ケミコン製オーディオコンデンサを組み合わせることで、ゲーミングPCやHTPCに要求される高音質なサウンドを提供する。

オーディオコーデックはハイエンドモデルでも採用されるRealtek「ALC1150」。さらにTI製オペアンプ「OP1652」も標準装備する

必要な機能が揃うバックパネルインターフェイス

バックパネルインターフェイスは、USB3.0×5（Type-C×1、Type-A×4）、ギガビットLAN×2、オーディオ端子×5、光オーディオ端子×1、PS/2×1、無線LAN用アンテナ×2。さらにHDMI×2、DVI-D×1の3系統のディスプレイ出力を備え、トリプルディスプレイをサポートする。

オンボードグラフィックスで運用する人も少なくないMini-ITXマザーボードでは、3系統のディスプレイ出力は大きなメリットとなる

搭載パーツ＆チップ群を総ざらい

外観チェックの締めくくりとして、基板上の気になるパーツやICチップ、コネクタ類をまとめてチェックしていこう。

省スペース化のため、電源コネクタはATX 24pin+CPU 4pin
CPUソケット下に配置されたフロントUSB3.0ピンヘッダ	フロントピンヘッダは色分けされているため、慣れた人ならマニュアルを見なくても配線できる

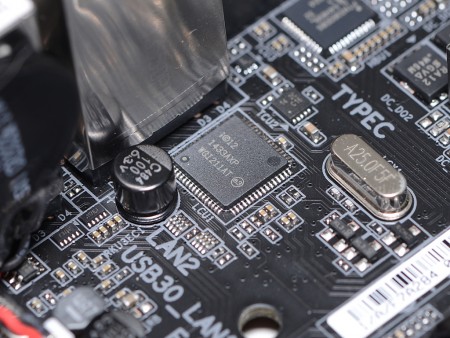

ネットワークコントローラーはIntel「WGI211AT」と「WGI219V」のデュアル構成。専用ユーティリティ「cFos SPEED」を使えば、プロトコルやアプリケーションごとに帯域の優先度の設定も可能
HDMI / DVIレベルシフターNXP「PTN3360D」	3+2フェーズに対応するPWMコントローラIntersil「ISL95858」
I/OコントローラITE「IT8628E」	ボタン電池はバックパネルインターフェイス部に貼り付け
	CPU電源回路以外にも「Durable Black Solid Cap」が採用される
