エルミタ的速攻撮って出しレビュー Vol.453
2015.11.19 更新
文：GDM編集部 Tawashi
マザーボードからCPU、GPU一体型のヒートシンクを取り外すと、CPUやグラフィックスモジュールを確認することができた。引き続き、画像で内部構造をチェックしていこう。
 |
|

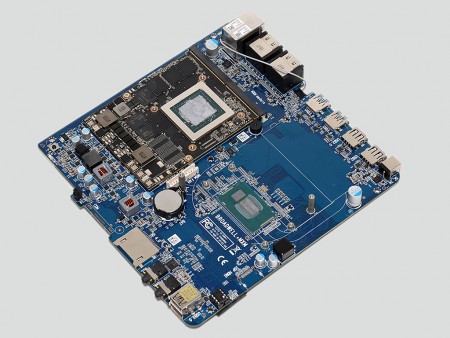

| ヒートシンクを取り外すと、CPUとMXM方式のグラフィックスモジュールが姿を表す | |
 |
|

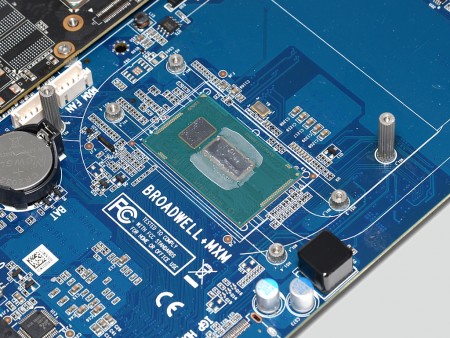

| ノートPC向け省電力プロセッサ「Core i5-5200U」。1つのダイに2つのコアを備える | |
 |
|

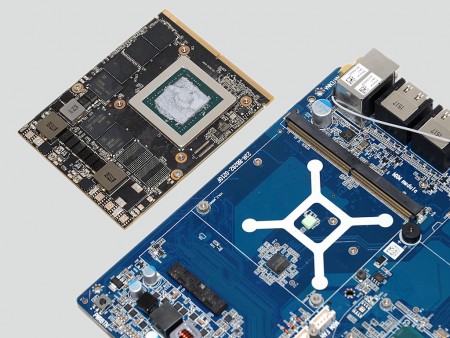

| MXMモジュールで搭載される「GeForce GTX 960」は取り外し可能 | |
 |
 |
| 搭載メモリはSamsung製GDDR5「K4G41325FC-HC03」。基板表面に計6枚搭載し、グラフィックスメモリ容量は3GB | |
 |
 |
| オーディオチップはRealtek ALC892 | Nuvoton製I/Oコントローラ「NCT5532D」 |
 |
 |
| RealtekのLANコントローラ「RTL8111F」 | |
 |
 |
| 電源ボタン | CMOSクリアボタン |
