エルミタ的速攻撮って出しレビュー Vol.460
2015.12.10 更新
文：GDM編集部 池西 樹
高クロック状態でも安定した動作を可能にするため、「GV-N98TXTREME-6GD」ではリファレンスの6+2フェーズを遥かに超える12+2フェーズの電源回路を搭載。補助電源コネクタは8pin×2を備え、「LN2 BIOS」時にはさらに6pin×1を追加することで、電圧を極端に掛ける極冷オーバークロックにも対応する。さらに基板表面には航空宇宙グレード「Aerospace-grade coating」が施されており、湿気・ホコリ・腐食に強いのも特徴だ。
 |
|

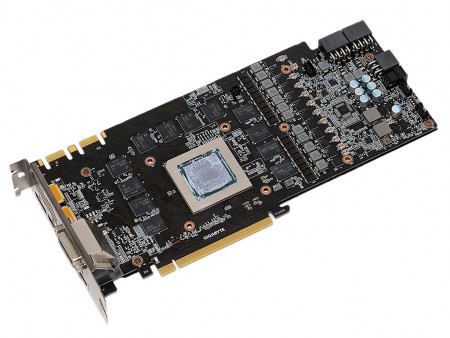

| 「GV-N98TXTREME-6GD」では電源回路を強化したオリジナル基板を採用。全長は実測で約265mmあり、基板だけでも標準的なATXマザーボードからはみ出る計算だ | |
 |
|

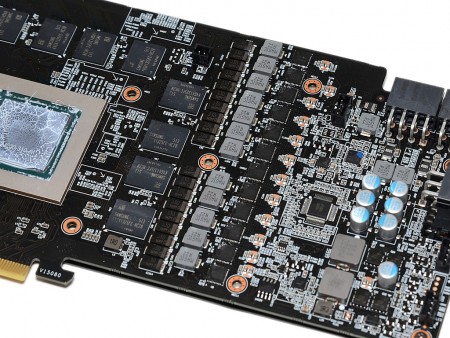

| GPUコアの電源回路はリファレンス（6フェーズ）の2倍にあたる12フェーズ | |
 |
 |
| GeForce GTX TITAN Xでの採用例もあるハイエンドチョークコイルとコンデンサを採用する | |
 |
 |
| PWMコントローラ「uP1984A」 | 補助電源コネクタは前述の通り8pin×2 |
 |
|

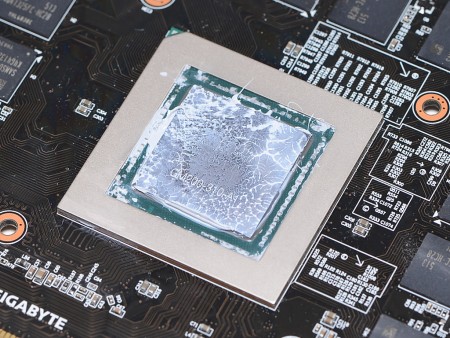

| NVIDIAの最新コア「GM200-310-A1」採用のハイエンドGPU「GeForce GTX 980 Ti」 | |
 |
|
 |
 |

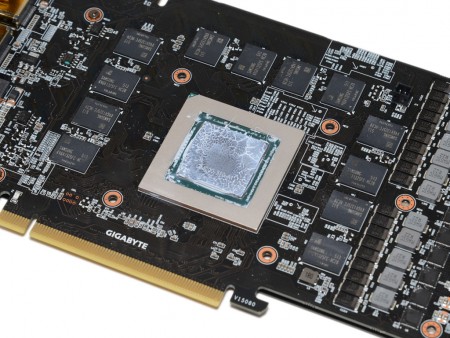

| GPUコアを取り囲むように配置された12枚のビデオメモリSamsung「K4G41325FC-HC28」。容量は512MB、動作クロックは7,000MHz | |
 |
 |
| 2フェーズのメモリ用電源回路には固体コンデンサを採用する | |
 |
 |
| 基板先端に配置されたBIOS切り替えボタンと6pin電源コネクタ | ファン用の電源コネクタとLED用の電源コネクタ |
 |
|

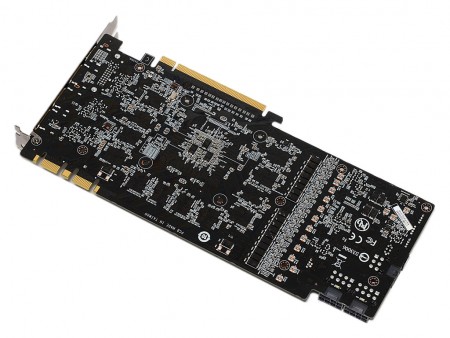

| 基板裏面にはタンタルコンデンサ以外の主要コンポーネントは搭載されていない。なおSLIコネクタは2系統用意され、2-Wayを超えるマルチグラフィックスに対応する | |
 |
|
 |
 |

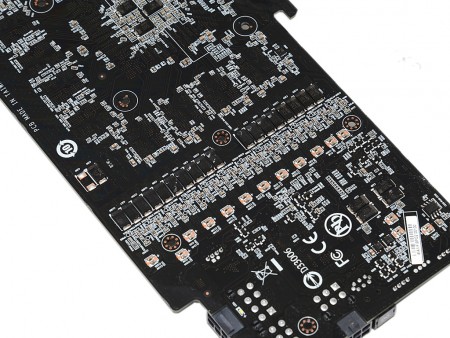

| GPU電源回路用に18個、メモリ電源回路用に4個、計22個のタンタルコンデンサが配置されていた | |
