「Musketeer」の付属品

「Musketeer」の機能を一通り把握したところで、付属品をご紹介しよう。2つのジッパー袋に収められているのは、ひとつが拡張ブラケット、そしてもうひとつがケーブル類だ。

前者の拡張ブラケットには、音声「IN」「OUT」端子が装備され、内部にはφ3.5mmステレオミニジャックが伸びている。後者のケーブル類は、両端がφ3.5mmステレオミニジャックのケーブル（200mm）、ファンコネクタ（3pin） – 4pinペリフェラル電源ケーブル（800mm）、ファンコネクタ（3pin） の2分岐ケーブル（800mm）、そして温度センサー（フィルムタイプ・サーミスタ）ケーブル（800mm）の計4種類が同梱されていた。

「音圧」制御用に必須の音声入出力端子付き拡張ブラケット	ケーブルは全4種類。「Musketeer」をフル活用するには全ての接続が必須

内部構造をチェックしてみよう（その1）

ここでたいへん余計な事ながら、「Musketeer」の内部構造をチェックしてみる。新品未開封の”貴重品”はあっけなく開封され、電源が投入される事無く、本体カバーも開封されてしまうというワケだ。
　スチール製の筐体は、両側面に各3本、背面に1本、合計7本のネジで固定されていた。まずはあらわになった基板を観察してみよう。

本体カバーを開いた状態の「Musketeer」。10年以上日の目を見る事がなかった固体だけに、内部にホコリひとつない
	本体を上から覆うカバーは、必要以上に頑丈なスチール製。固定ネジの穴は側面に各3つ、さらに背面上部中央に1つを備える
「半固定抵抗器」は左右に1つずつ実装されている
	電解コンデンサは「16V 22μF」や「47μF」品が確認できる
こちらは4回路入汎用オペアンプ「LM324N」と可変三端子レギュレーター「LM317T」

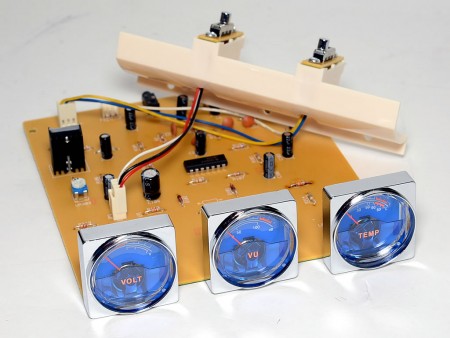

基板は2本のネジで固定。すべてを取り外すと、比較的シンプルな構造である事が分かる
