エルミタ的速攻撮って出しレビュー Vol.471
2016.01.29 更新
文：GDM編集部 池西 樹

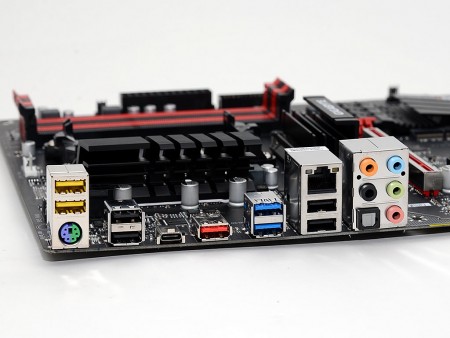

バックパネルインターフェイスは、USB3.1×2（Type-C×1 / Type-A×1）の他、USB3.0×2、USB2.0×6、PS/2×1、オーディオ端子×5、光オーディオ端子×1を搭載。現行必要とされるものはほぼすべて網羅されており、一般的な運用で不足を感じることはないだろう。
 |
|
| 内蔵グラフィックス機能を搭載しないため、比較的余裕のあるバックパネルインターフェイス。PS/2上のUSB2.0ポートは信号ノイズを抑えたUSB DAC専用「USB DAC-UP」 | |
画像セッションの締めくくりとして、「GA-970-Gaming」に実装されるコネクタや搭載チップ類をまとめてチェックしていこう。
 |
|

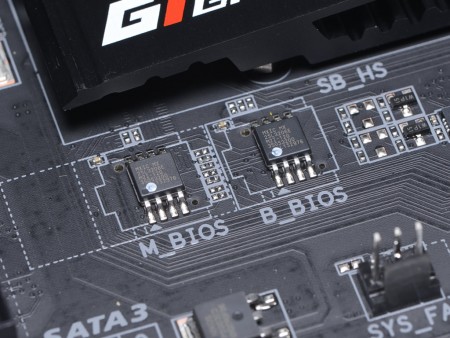

| UEFI BIOS ROMはメインとバックアップの2基搭載 | |
 |
|

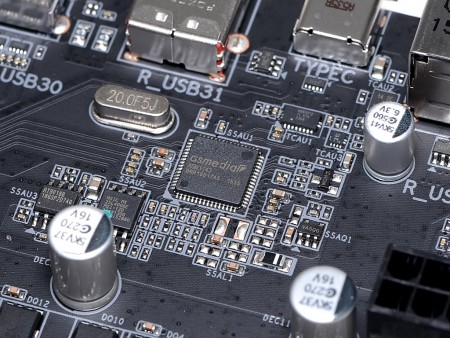

| USB3.1コントローラASMedia「ASM1143」 | |
 |
 |
| 6ポートのUSB3.0を提供するVIA「VL805-Q6」 | I/OコントローラITE「IT8620E」 |
 |
 |
| クロックジェネレーターICS「9LPRS477DKL」 | RS-232Cドライバ・レシーバTexas Instruments「GD75232」 |
 |
 |
| PCI-ExpressレーンスイッチチップNXP「L04083B」 | ファンコネクタは4pin×2、3pin×2の計4口 |
 |
 |
 |
 |
| CPU電源回路以外のMOSFETにはRENESUS「RJK03B7DPA」が数多く実装されている | |
