エルミタ的速攻撮って出しレビュー Vol.473
2016.02.04 更新
文：GDM編集部 池西 樹
PCの安定動作を司る上で重要な電源回路には、飽和電流を最大3倍に引き上げた「プレミアム50Aチョーク」による5フェーズ回路を搭載。さらにコンデンサには「固体コンデンサ」を採用しており、耐久面にも不安はない。
 |
|
| CPUソケットは標準的なLGA1151。MOSFET部にはヒートシンクが実装され、CPUクーラーの風を使い効果的に冷却する | |
 |
 |
| 基板裏面には主要コンポーネントは実装されずシンプルな構成。CPUソケット裏側にはスチール製のバックプレートを備える | |
 |
|

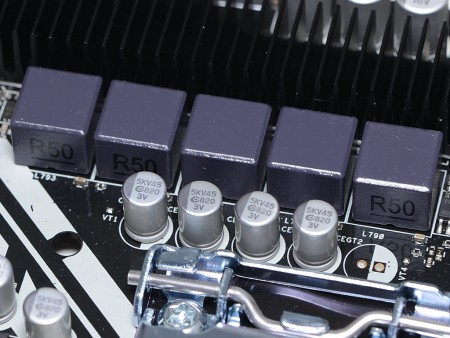

| 電源回路は5フェーズ構成。安定したVcore電圧を可能にする「プレミアム50Aチョーク」を搭載する | |
 |
 |
| 冷却用のヒートシンクを取り外したところ。MOSFETは1フェーズあたり3基搭載する | |
 |
 |
| MOSFET用ヒートシンクは2本のプッシュピンで基板に固定。ローハイトのため大型のCPUクーラーと干渉することもない | Skylake用の電源規格「IMVP8」に準拠するRichtek製PWMコントローラ「RT3606BC」 |
