Xeon E3-1200 v5シリーズに正式対応するIntel C232

「E3V5 WS」のチップセットは、Xeon E3-1200 v5シリーズに正式対応するエントリーチップIntel C232。コンシューマ向けのIntel B150に準ずるモデルで、8レーンのPCI-Express3.0と、6ポートのSATA3.0（6Gbps）を備える。

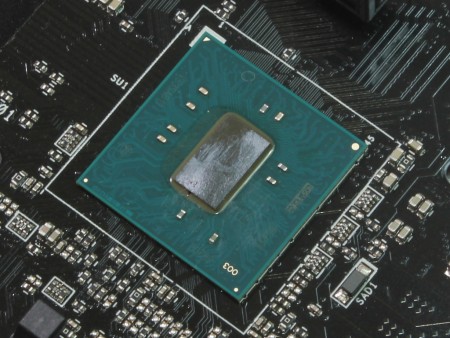

Xeon E3-1200 v5シリーズに対応するIntel C232チップセット。コンシューマ向けIntel B150シリーズに近いものの、RAID機能をサポートする
チップセットを冷却するヒートシンク。サイズは実測37×37mmで、2本のプッシュピンにて基板に固定されていた

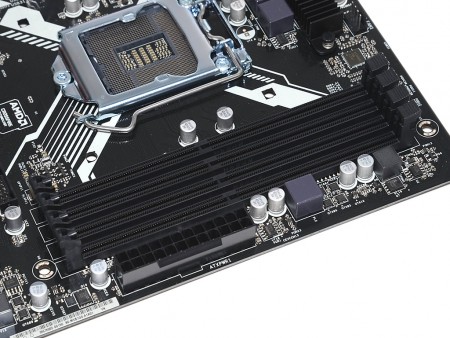

ECCメモリにも対応するDDR4メモリスロット

メモリスロットはデュアルチャネル対応のDDR4×4本。動作クロックは最高2,133MHzで、Xeonシリーズの他、Core i3 / Pentium / Celeron搭載時にはECCメモリをサポート。またメモリプロファイルはIntel XMP2.0に対応し、メモリピンには15μ厚の金メッキを施した「15μゴールドコンタクトDIMMスロット」を採用する。

メモリスロットはCPU側からDDR4_A1 / DDR4_A2 / DDR4_B1 / DDR4_B2の並び。Core i7 / i5以外のCPUを搭載した場合にはECCメモリにも対応する

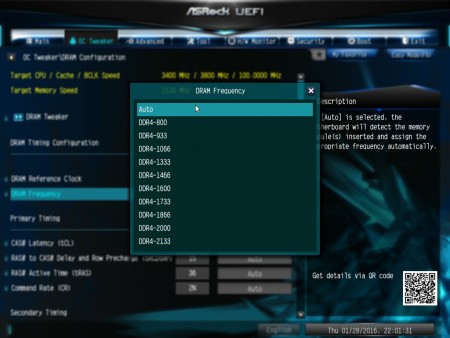

メモリクロックは800MHzから2,133MHzまで10段階から選択できる

2枚運用時にはDDR4_A1 / DDR4_B1またはDDR4_A2 / DDR4_B2を使用するとデュアルチャネル動作になる

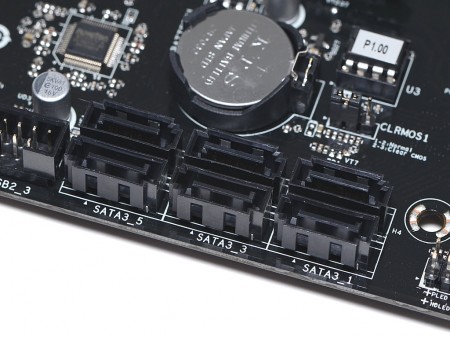

ストレージはチップセット標準のSATA3.0×6を搭載

オンボードストレージは、チップセット標準のSATA3.0（6Gbps）×6で、RAIDは0 / 1 / 5 / 10に対応。M.2やSATA Expressは実装されていないが、NVMeプロトコルをサポートするため、別途PCI-Express接続のSSDを導入すれば高速なストレージ環境を構築することができる。

ストレージはSATA3.0（6Gbps）×6のみのシンプルな構成。ワークステーション用途も考慮されているため、極力無駄を排除し、必要な物は別途増設するというコンセプトのようだ
