エルミタ的速攻撮って出しレビュー Vol.473
2016.02.04 更新
文：GDM編集部 池西 樹
最後に画像セッションの締めくくりとして、基板上に実装されるチップやコネクタ類をまとめてチェックしていこう。
 |
|

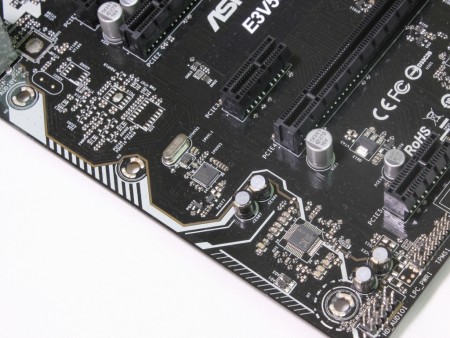

| デジタルノイズの影響を抑えるため、オーディオ回路はメイン回路から分離されている | |
 |
 |
| オーディオ回路にはELNA製音響向けコンデンサを実装する | |
 |
 |
| オーディオコントローラRealtek「ALC892」 | I/OコントローラNuvoton「NCT5567D」 |
 |
 |
| メモリ電圧レギュレータNuvoton「NCT3101S」 | メモリ用の電源回路にもCPU用と同じ「プレミアム50Aチョーク」を採用 |
 |
 |
| ソケット式のためBIOS ROMは着脱可能 | CMOSの内容をクリアできる「CLRMOS」ピンヘッダ |
 |
 |
| 電源のゆらぎを抑えるシュミットトリガNXP「74HCT14D」 | 基板上に実装されるコンデンサは、オーディオ回路を除きすべて「固体コンデンサ」 |
