エルミタ的速攻撮って出しレビュー Vol.476
2016.02.22 更新
文：GDM編集部 池西 樹
定格を大幅に上回るチューニングが施された「DURAPRO-GTX980Ti-6GB」では、リファレンスの6+2フェーズ（GPU+メモリ）から、Driver MOSFETによる8+2フェーズへと電源回路を強化。さらに補助電源コネクタも8+6pinから8pin×2へと変更され、高負荷時の安定性を高めている。
 |
|

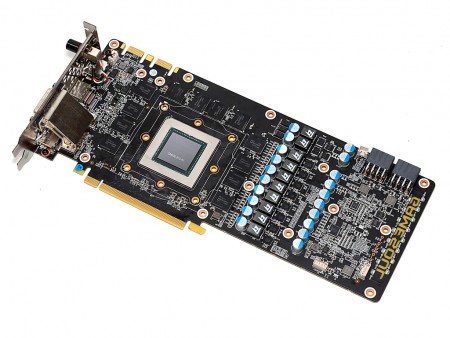

| 電源周りを強化したオリジナル基板を採用する「DURAPRO-GTX980Ti-6GB」。ご覧のとおりコンポーネントの実装密度は非常に高い | |
 |
|
 |
 |

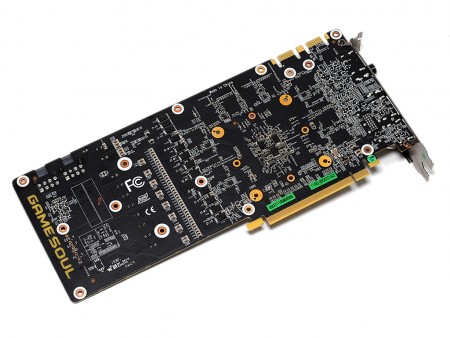

| 基板裏面を確認。GPUコアと電源回路部分にはタンタルコンデンサが実装されている | |
 |
|

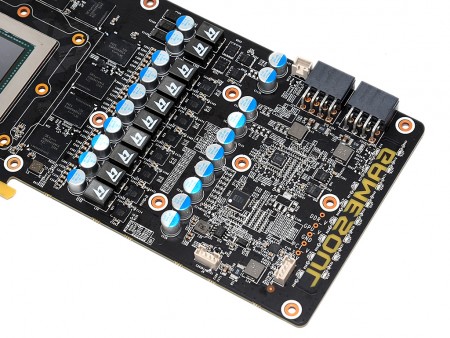

| リファレンスを超えるGPU 8フェーズ、メモリ2フェーズの電源回路 | |
 |
 |
| GPU用の8フェーズ電源回路にはInternational Rectifier製Driver MOSFET「IR3555」を採用 | GPU電源回路を制御するPWMコントローラInternational Rectifier「IR3595」 |
 |
 |
| メモリ用電源回路には、1フェーズあたり2つのMOSFETを搭載 | メモリ電源回路を制御するPWMコントローラ「uP1641P」 |
 |
|

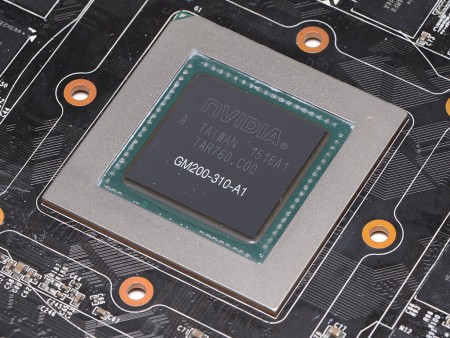

| 「GM200-310-A1」コアを採用するハイエンドGPU「GeForce GTX 980 Ti」 | |
 |
|
 |
 |

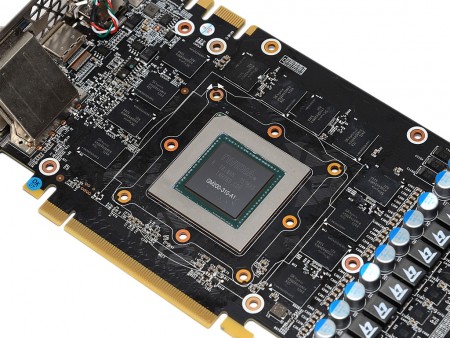

| GPUコアを取り囲むように配置された12枚のビデオメモリSK Hynix「H5GQ4H24MFR」。容量は512MB、動作クロックは7,000MHz | |
 |
 |
| 補助電源コネクタは8pin×2。PCI-Expressスロットと合わせて375Wまで供給できる計算だ | 基板先端の「GAMESOUL」のロゴ部分には16個のLEDが内蔵されている |
