エルミタ的「編集部で使ってみた」
2016.04.07 更新
文：GDM編集部 池西 樹
CFD「MG1」シリーズの筐体は、傷や汚れが目立たないサンドブラッシュ仕上げのアルミニウム製で、厚さは7mm、重量は実測60g。また筐体裏面には東芝のスペックシールが貼り付けられ、実際の型番や製造国、初期ファームウェアバージョンなどを確認することができる。
 |
|

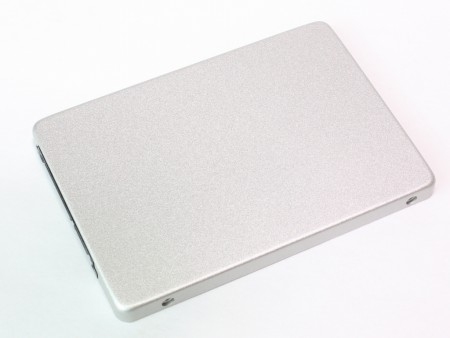

| サンドブラッシュ仕上げのアルミニウム筐体を採用する「MG1」シリーズ。筐体表面にはシールなどは何も貼り付けられていなかった | |
 |
|

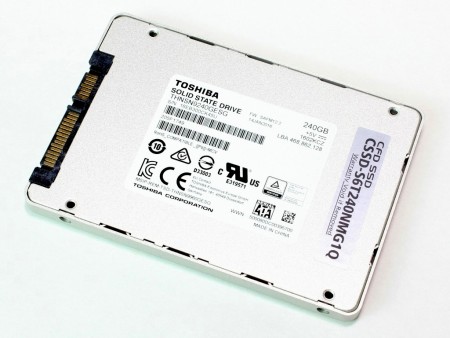

| 筐体裏面にはCFDの型番シールに加え、東芝のスペックシールがそのまま貼り付け | |
 |
 |
| スペックシールから型番は「THNSN9240GESG」、初期ファームウェアは「SAFM12.2」であることが確認できる | 接続インターフェイスは一般的なSATA3.0（6Gbps）に対応する |
 |
|
| はめ込み式の筐体カバーを取り外し、コントローラやNANDフラッシュなど実装コンポーネントをチェックする | |
ここからは、はめ込み式の筐体カバーを慎重に取り外し、ベールに包まれた内部基板を確認していこう。なお「MG1」シリーズでは、カバーだけでなく基板そのものも台座にはめこまれており、組み立てには一切ネジが使用されていなかった。
 |
 |

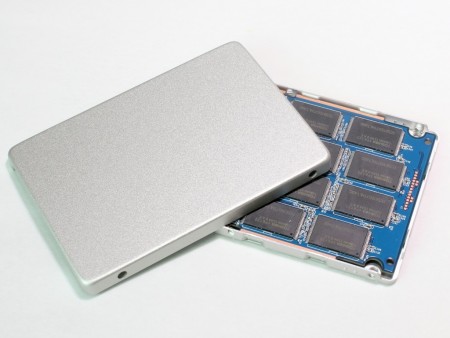

| マイナスドライバーを使い慎重に筐体カバーを取り外したところ。基板は台座にある6ヶ所の凹凸で固定されている | |
 |
|

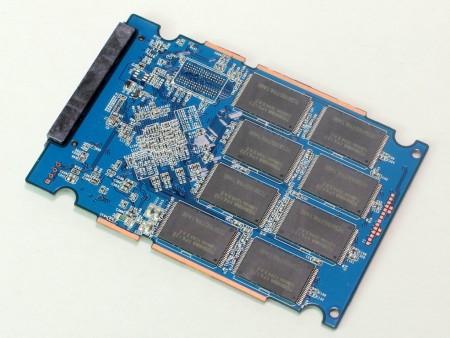

| 基板裏面には8枚のNANDフラッシュを搭載。またキャッシュDRAM用の空きパターンも用意されていた | |
 |
|

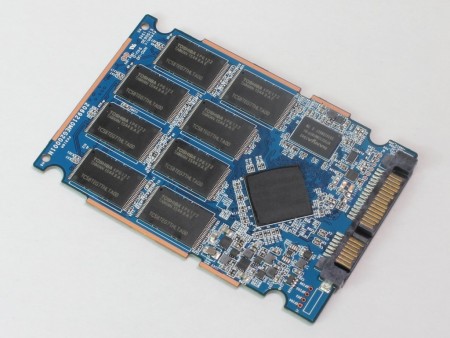

| 基板表面には8枚のNANDフラッシュに加え、コントローラとキャッシュ用DRAMを搭載 | |
 |
|

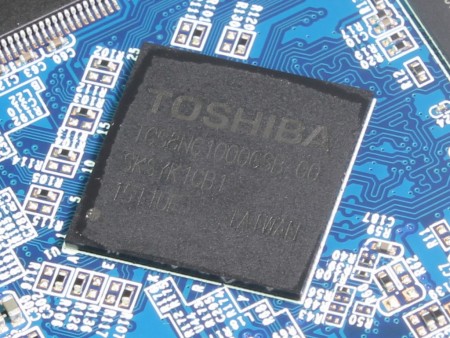

| コントローラチップは東芝製「TC58NC1000GSB-00」を実装 | |
 |
 |
| NANDフラッシュは、製造プロセス15nmの東芝製TLC NAND「TC58TEG7THLTA00」。容量は1枚あたり16GBのため、実際の容量は256GBだが16GB分はオーバープロビジョニング領域に割り当てられている | |
 |
 |
| キャッシュ用DRAMはNANYA製DDR3L「NT5CC128M16FP-DI」。容量は256MB、クロックは1,600MHzで、レイテンシは11-11-11 | アルミニウムケースの重量は実測わずか32g。コントローラ接触部分には熱伝導シートが貼り付けられ、台座全体で冷却をする仕組み |
