エルミタ的速攻撮って出しレビュー Vol.486
2016.04.30 更新
文：GDM編集部 池西 樹
 |
|

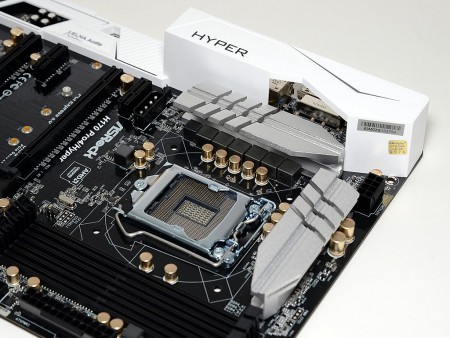

| 「I/O Armor」に合わせ、メタリックカラーのヒートシンクとCPUカバーを採用する「H170 Pro4/Hyper」。電源回路のコンデンサはもちろん「Nichicon 12K Platinum Caps」 | |
PCの動作で最も重要な電源回路には、Intel H170モデルでは最高峰となるフルデジタル制御「DigiPower」の10フェーズ回路を搭載。さらに発熱の多いMOSFETには大型の冷却用ヒートシンクが実装され、高負荷時の安定性やオーバークロック耐性を高めている。
 |
 |

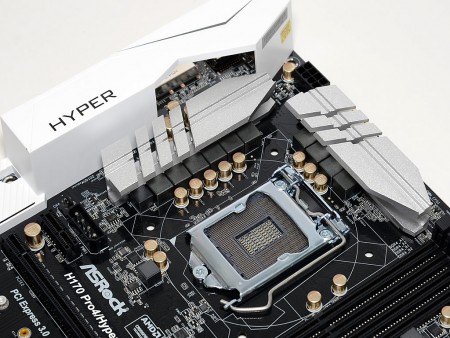

| 「Nichicon 12K Platinum Caps」とフェライトコアチョークで構成される電源回路 | |
 |
|
 |
 |

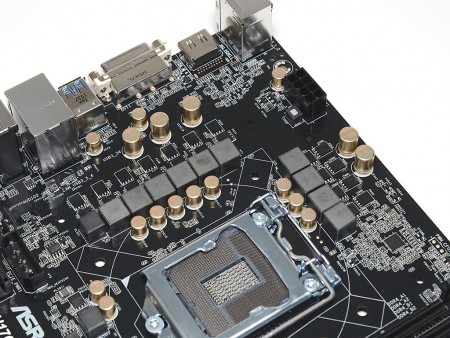

| 冷却用のヒートシンクを取り外したところ。MOSFETは1フェーズあたり2基搭載されていた | |
 |
 |
| PWMコントローラはIntersil「ISL95824」 | 「Hyper BCLK Engine」ことIDT「6V41542NLG」は、CPUソケット下に配置 |
 |
|
 |
 |
| MOFSET用のヒートシンクはいずれも2本のネジで基板に固定。接触部には熱伝導シートが貼り付けれていた | |
