AMD CrossFire Xに対応。（x1）スロットはエッジフリースロット

拡張スロットはPCI-Express3.0（x16）×1、PCI-Express3.0（x4 / x16形状）×1、PCI-Express3.0（x1）×3を備え、マルチグラフィックスはAMD CrossFire Xに対応。またPCI-Express3.0（x1）はすべてエッジフリースロットのため、グラフィックスカードなど（x2）以上の拡張カードを搭載できる。

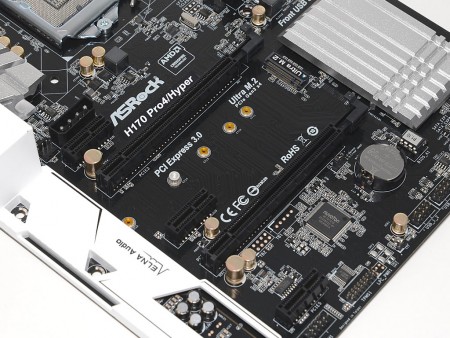

AMD CrossFire X構築時に使用するPCI-Express（x16形状）は2スロット分空いており、エアフローも問題ない

PCI-Express3.0（x1）は、いずれもエッジフリースロットを採用。そのパフォーマンスについてはこちらのレビューを参照のこと

ELNA製音響コンデンサと分離回路による高音質オーディオ回路

防磁機能のある「I/O Armor」で保護されたオーディオ回路。コンデンサにはELNA製音響用コンデンサを搭載する

「H170 Pro4/Hyper」では、ノイズの混入を防ぐためメイン基板から分離した独立オーディオ回路を搭載。さらに防磁機能のある「I/O Armor」やELNA製音響コンデンサを採用することで、高品位なサウンドを楽しむことができる。

メイン基板から分離した独立オーディオ回路を採用する「H170 Pro4/Hyper」
オーディオ回路にはELNA製音響用コンデンサを搭載	オーディオコントローラはRealtek「ALC892」
	「I/O Armor」にはその名の通り、インターフェイスを静電気から保護する効果もある

バックパネルインターフェイスをチェック

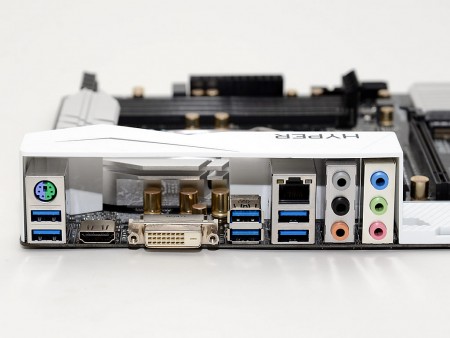

バックパネルインターフェイスは、USB3.0×6、PS/2×1、オーディオ端子×6、ギガビットLAN×1を搭載。ディスプレイ出力はHDMI×1とDVI-D×1の2系統で、オンボードグラフィックスによるデュアルディスプレイに対応する。

一応オンボードグラフィックス出力は搭載されているが、BCLK調整時は使用不可。「H170 Pro4/Hyper」を使うなら別途グラフィックスカードはぜひ用意したい

基板上に実装されたチップをまとめてチェック

画像セッションのラストは、基板上に実装されるチップやコネクタ類をまとめてチェックしていこう。

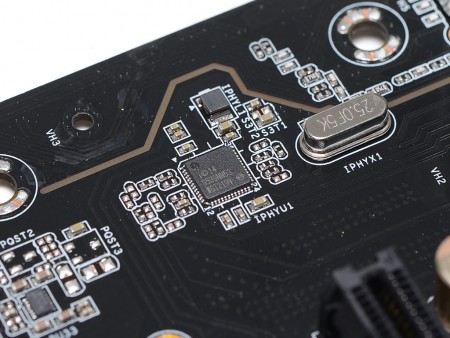

ネットワークコントローラは安定性に定評のあるIntel「I219V」を搭載
I/OコントローラNuvoton「NCT6791D」	ファンコントローラNuvoton「3943S」
HexシュミットトリガNXP「74HCT14D」	ASRock製マザーボードではおなじみのソケット式UEFI ROM
	PCI-Express3.0（x16）スロットの電源供給を補助する4pinコネクタ
音響用コンデンサ以外はすべて「Nichicon 12K Platinum Caps」を採用する
