内部構造をチェックしてみよう

フロントパネルより後ろにカバーはなく、基板もコネクタも露出状態。ここからは「Commander F6 RGB」の内部にあたる部分をチェックしてみよう。

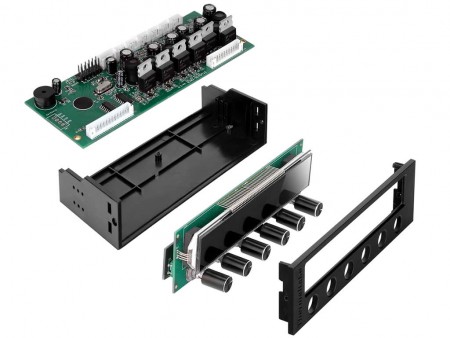

「Commander F6 RGB」のパーツ構成。もちろん全ては組み込まれた状態で出荷される

基板とコネクタチェック

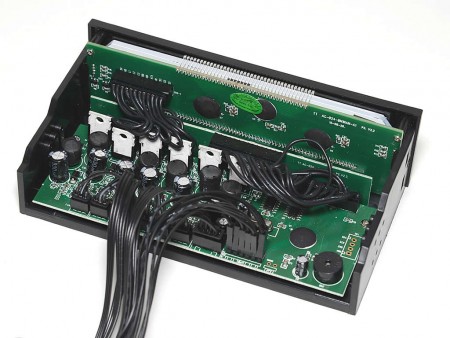

LCDパネルの裏には大小2枚の基板が縦にレイアウト。さらにコンデンサやレギュレーター、さらにコネクタ類が載ったメイン基板が横向きに設置されている。メイン基板上は整然として、決してゴチャゴチャ感はない。

上面および背面を覆うカバーがないため、基板は常に丸見え。6chファンコントローラーだけに、電源ケーブルおよび温度センサーのコネクタが横一列に並ぶ
円形電子ブザーとアルミ電解コンデンサー（16V 100μF）	アルミ電解コンデンサー（16V 330μF）品が並ぶ

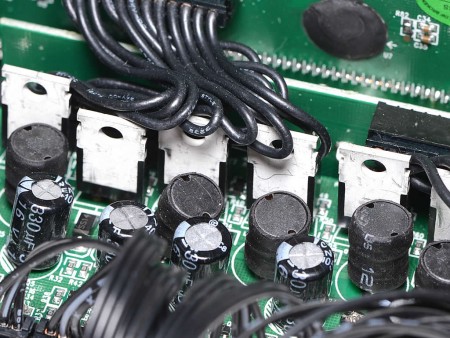

横一列、6チャンネル分の三端子レギュレーター
LCDパネル裏の基板とメイン基板を結ぶ出力用のコネクタ	横長のコネクタ（3P）は冷却ファン用、縦長のコネクタ（2P）は温度センサー用

基板から伸びるケーブル、その数合計13本

6基の冷却ファンが制御でき、6箇所の温度が計測できる”高機能”な「Commander F6 RGB」。必要なケーブルは全て基板のコネクタまたはピンヘッダに接続した状態で出荷される。機能を最大限に使うには致し方ないものの、ケーブルマネジメントを考えると、相当に頭が痛い状況になる事は覚悟しておこう。ここでは接続されているケーブルを全てチェックしてみたい。なお基板に接続されているのは、電源ケーブル1本、ファンコネクタケーブル6本、サーミスタケーブル6本の計13本だ。

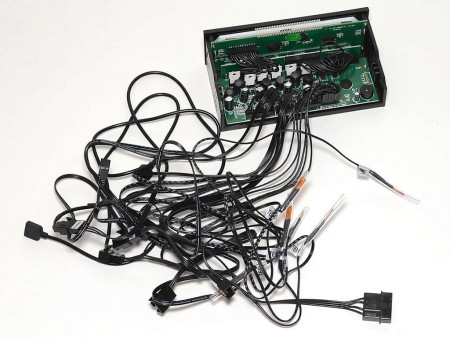

これが出荷時の状態。多機能、その代償は決して小さくない
「Commander F6 RGB」への電源供給を1本で賄う4pinペリフェラルコネクタ	温度を計測するサーミスタ。ちなみに数字は収縮温度125℃の熱収縮チューブの仕様
接続箇所毎にシールが貼り付けられた冷却ファン用コネクタ。3pinおよび4pinコネクタが接続可能	「LED Strip」接続用の専用コネクタ。標準では「FAN5 / 6」の3pinコネクタに接続されている
