エルミタ的速攻撮って出しレビュー Vol.488
2016.05.11 更新
文：GDM編集部 絵踏 一
 |
|
| ここからは、封印シールを破って「Smart DPS G 750W Gold」の内部コンポーネントを確認しよう。もっとも手持ちの製品でやってしまうと、7年の長期保証をフイにしてしまう行為であることは言うまでもない | |
本項では、普段あまり目にする機会のない電源ユニットの内部構造をチェックしていこう。「Smart DPS G 750W Gold」はコンデンサに100％日本製のコンデンサを採用するなど、きわめて高品質な搭載コンポーネントが選りすぐって実装されている。高効率仕様のモデルであるため、ヒートシンクも昔ほど大げさではなく、内部は風通しもよさそうな印象。各種保護回路も搭載され、長期に渡って安心して使用できる信頼性を備えている。
 |
|

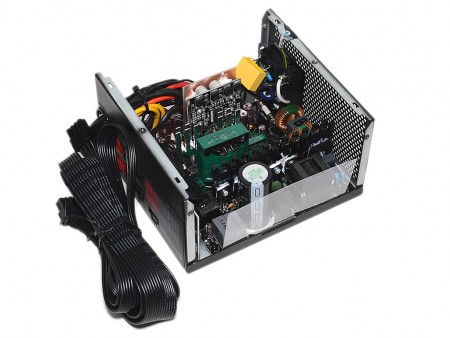

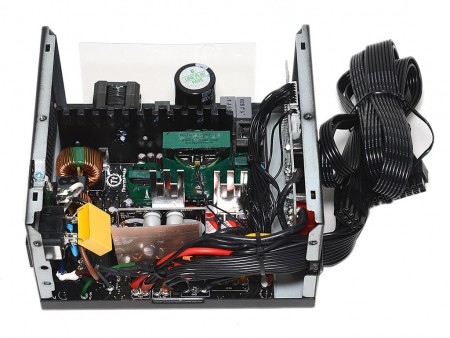

| メイン基板と複数の垂直実装の基板を組み合わせた、「Smart DPS G 750W Gold」の内部構造。搭載コンポーネントは、日本製コンデンサなど高品質なパーツで構成されている | |
 |
 |
| 直結式のケーブルは、直接メイン基板に接続されている | モジュラーコネクタは、メイン基板とは異なる垂直基板で実装されている |
 |
|

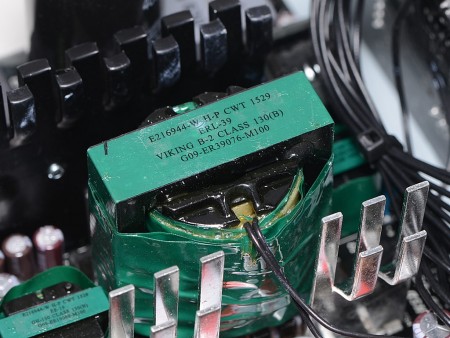

| 基板のほぼ中央に配置されたメイントランス | |
 |
 |
| メイントランス両脇には、挟みこむようにサブトランス2個が実装されている | |
 |
 |
| 日本ケミコン製の85℃コンデンサ | |
 |
 |
| 基板上のコンデンサは、すべて信頼性の高い日本製を選択。こちらは105°耐久のコンデンサで、メイン・サブトランス周囲に実装されている | |
 |
 |
| コンデンサは、高耐久な固体コンデンサも複数実装されていた | 1次側に複数装備されている、黒いテープが巻かれたチョークコイル |
 |
 |
| メイントランスの両脇に搭載されたヒートシンク。GOLD認証の高効率モデルのため発熱が低く、その分サイズは控えめといえる | |
 |
 |
| メイン基板上に複数実装されていた、フェライトコアチョーク | |
 |
 |
| こちらは、各種保護機能を備えるハウスキーピング回路 | 電源入力部分には、ノイズの混入を防ぐEMC / EMIノイズフィルタを備える |
 |
|

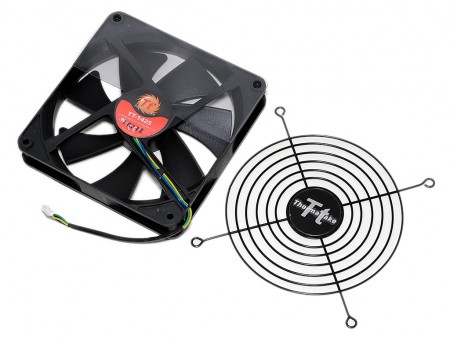

| 搭載されいていた冷却ファンは、PWM制御に対応した4pin仕様の140mmファン「TT-1425」。回転数は1,000rpmで騒音値は16dBAだ | |
