DDR3 / DDR3L両対応のメモリスロット。容量は最大16GBまで増設可能

Intelの公称スペックによると、Braswell Refreshがサポートするメモリは電圧1.35VのDDR3Lで、最大容量は8GBまで。一方ASRock製マザーボードは、前述の通りすべての製品で電圧1.5VのDDR3に対応し、最大容量も定格の2倍となる16GBまで増設できるとしている。そこで、今回はDDR3L-1600MHz 4GB×2のメモリに加え、DDR3-1600MHz 8GB×2のメモリを用意し、その挙動を確認してみることにした。

	1.35V駆動に対応するDDR3L-1600MHzメモリADATA「ADDS1600W4G11-R」。モジュールあたりの容量は4GB、レイテンシはCL11。なおデュアルチャネル動作させるため今回は2枚用意した

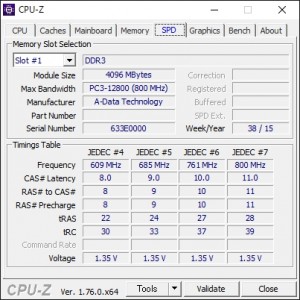

メモリプロファイルには1600MHz（800MHz×2） / 1.35Vの設定が登録されている
	1.5V駆動に対応するDDR3-1600MHzメモリSiliconPower「SP016GBSTU160N22」。8GB×2のデュアルチャネルキットで、レイテンシはCL11

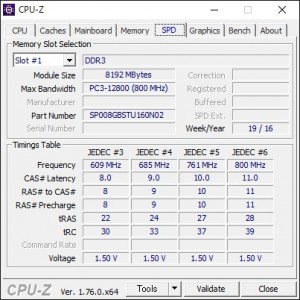

1.5V駆動のDDR3メモリでも動作に問題なし。容量も16GBすべて認識している

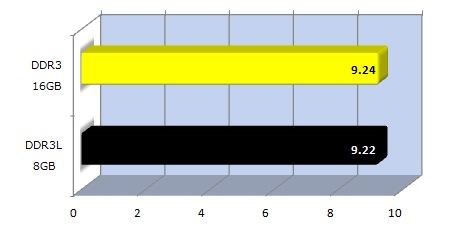

Sandra 2016：メモリ帯域（GB/秒）

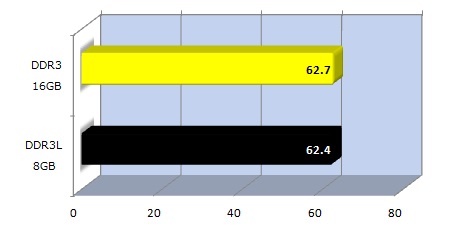

Sandra 2016：メモリレイテンシ（ns）

Braswell Refreshが正式サポートするDDR3L 8GBはもちろん、ASRockが独自に対応するDDR3 16GB構成でも動作に問題なし。帯域幅やレイテンシにも違いはなく、まったく同様に利用できる。近頃の省電力向けモデルは、DDR3Lのみ対応するものが増えているが、ASRockのBraswell Refreshマザーボードなら、DDR3メモリをそのまま使い回すことができる。ちなみに「J3160DC-ITX」では正式対応が謳われていない1333MHz駆動のメモリを装着したところ、こちらも1600MHzで認識。筆者の環境では特に問題なかったが、オーバークロック状態となるため、実際に使用する際には自己責任となる点には注意が必要だ。

	1.5V駆動のDDR3-1333MHzメモリ、Samsung「M471B5773DH0-CH9」。モジュールあたりの容量は2GB

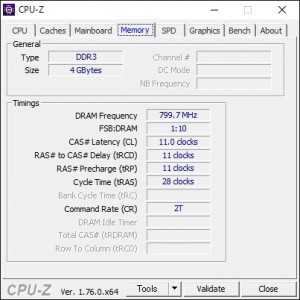

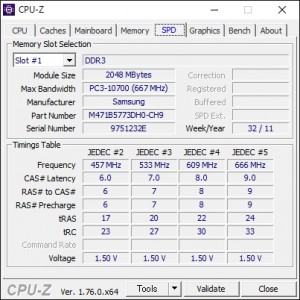

1066MHz（533MHz×2） / 1.5Vのプロファイルが登録されているため、こちらが使用されると思っていたが、実際には1600MHzで動作した
