特許取得のヒートシンクや複合パイプ、ユニークファンが融合した「WINDFORCE 3X」

いざ気になる内部観察のためにカードを分解。まずは存在感抜群な大型クーラー「WINDFORCE 3X」にフォーカス、細部まで仕様を確認してみよう

「GTX 1080 G1 GAMING」が搭載するオリジナルクーラー「WINDFORCE 3X」には、特殊なヒートシンクやそれを繋ぐヒートパイプ、熱を吹き飛ばす冷却ファンと、いずれも凝った設計が用いられている。
　ヒートシンクにはアルミニウム製放熱フィンに、従来から29％放熱性能を向上させた複合構造の純銅製「コンポジットヒートパイプ」3本が貫通、さらにパイプが直接GPUコアに接触する「ヒートパイプダイレクトタッチ方式」で熱を吸い上げる仕組みだ。

普段はカード上のすべてを覆っている、GIGABYTEオリジナルクーラー「WINDFORCE 3X」。都合7箇所のネジで基板に装着されていた
ヒートシンクは、GPU側と先端の2つに分かれている。それを連結させ熱を移送させているのは、複合構造の純銅製ヒートパイプ「コンポジットヒートパイプ」だ

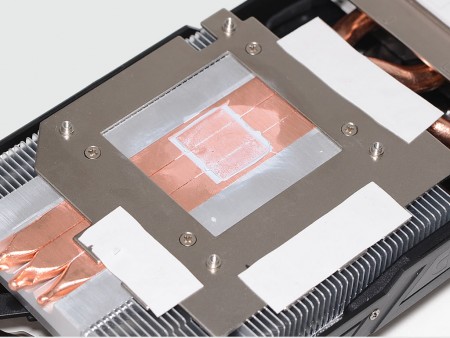

GPUからの受熱には、3本のヒートパイプを束ねて直接接触させる「ヒートパイプダイレクトタッチ方式」を採用している
ヒートシンクの要所にはサーマルパッドを装着。電源周りなど、重要なコンポーネントを直接冷却する仕様になっている

そのほか、搭載する3基の92mmファンも形状に一工夫。ブレード表面に3Dのストライプ曲線を刻んだ「Unique Blade Fan Design」という、文字通りユニークなデザインが採用されている。これはより効率的にエアを取り入れるための形状で、従来からエアフローを23％以上も向上させることに成功した。
　また、セミファンレス機能「3D Active Fan」に対応しており、初期設定では低負荷時にファンを停止させる仕様。この機能は専用ユーティリティでオフにすることもできるため、信頼性を重視するユーザーも安心だ。

ストライプ曲線のブレードを採用した、「Unique Blade Fan Design」の92mmファンを3基搭載。従来より効率的なエアの取り込みが可能になり、エアフローが大幅に向上した
	プラスチック製のクーラーカバーにマウントされた、3基の冷却ファン。それぞれ個別に基板上に接続されている
