エルミタ的速攻撮って出しレビュー Vol.504
2016.08.05 更新
文：GDM編集部 池西 樹
 |
|
| Pascalに合わせて新規に設計された「IceStorm」を基板から取り外し、気になる内部構造を明らかにしていこう | |
「IceStorm」に実装される冷却ファンは口径90mmの「EKOファン」。インペラの内側には、デッドスポットを無くすためサブインペラが実装され、従来ファンに比べるとエアフローは30％も向上しているという。さらに2ブロックに分離された大型のアルミ製ヒートシンクや、φ8mmの極太銅製ヒートパイプ、GPUコアの熱を素早く吸収する銅製ベースを組み合わせることで、最高峰の冷却性能と静音動作を可能にしているワケだ。
 |
|

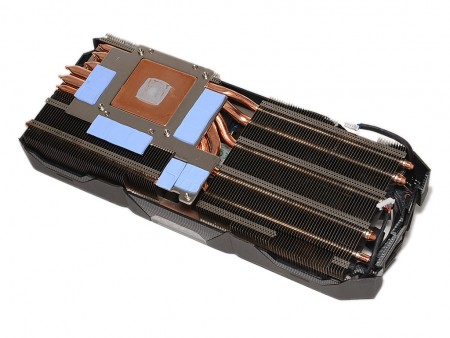

| ヒートシンクは受熱ベース一体型の後方とコンポーネントに一切接触していない前方の2ブロック構成 | |
 |
|

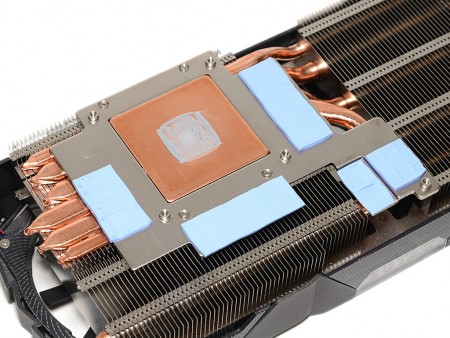

| GPUコア接触部には大型の銅製ベースを搭載。ヒートパイプはφ8mm×4本とφ6mm×2本の計6本 | |
 |
 |
| 周囲のメタルフレームはメモリ用の受熱ベースとして利用。さらにメモリ電源回路にも熱伝導シートが貼り付けられ、放熱性を高めている | |
 |
|

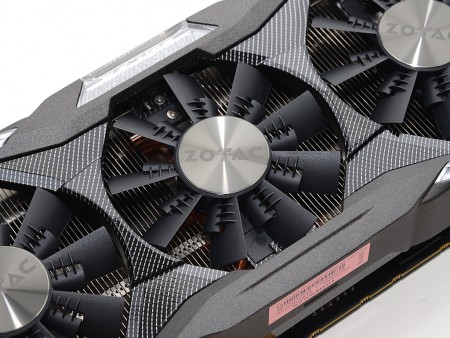

| 冷却ファンは中心付近のデッドスポットを無くすため、内側にサブインペラを備えた口径90mmの「EKOファン」を搭載 | |
 |
 |
| 「EKOファン」を実装することでエアフローは約30％も向上しているという | |
 |
|

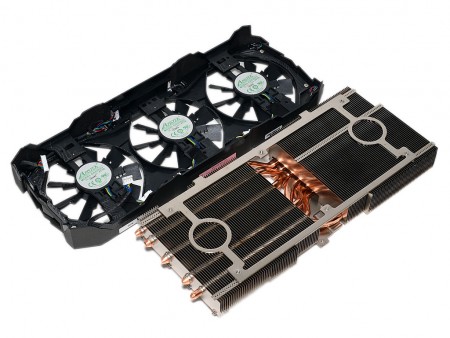

| ヒートシンクからファン一体のカバーを取り外したところ。工作精度は非常に高く、分解も楽に行うことができた | |
 |
|

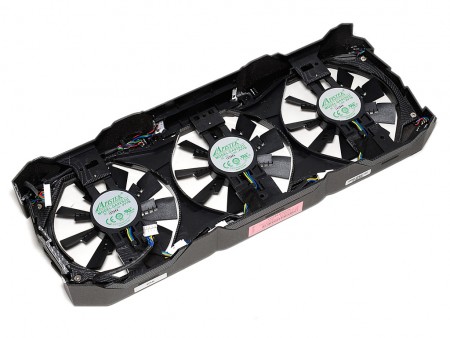

| 「EKOファン」の製造を手掛けるのはAPISTEK。いずれも型番は「GA9252U」 | |
 |
 |
| ヒートパイプは前後のヒートシンクにバランスよく配置され、フィン全体に効率的に熱を拡散する | |
