エルミタ的速攻撮って出しレビュー Vol.504

「SLI HBブリッジ」で開放される、ZOTAC「GTX 1070 AMP Extreme」驚異の性能

2016.08.05 更新

文：GDM編集部池西樹

ZOTAC グラフィックスカード

安定したOC動作を支える堅牢な8+2フェーズ電源回路


VGAクーラーに合わせて、大型のオリジナル基板を採用する「GTX 1070 AMP Extreme」。堅牢な電源回路や高品質なコンポーネントにより、信頼性・耐久性を向上している

「IceStorm」クーラーに合わせて、ZOTACオリジナル設計の大型基板を採用する「GTX 1070 AMP Extreme」。その広大なスペースを有効に活用し、電源回路はリファレンスの2倍にあたる8+2フェーズデジタル電源回路を搭載。さらにGPUコアへの電源の供給を最適化する「PowerBoost」や、1フェーズあたり3基のMOSFET、耐久性に優れる固体電解コンデンサ、フェライトコアチョークなど、実装コンポーネントにもこだわることで、オーバークロック動作による安定性を確保している。


電源回路を基板前方にまとめることで、GPUコア周辺の実装コンポーネントを最小限に抑えることに成功。これによりクーラーの受熱ベースの大型化を可能にした

GPUコア向けの電源回路は8フェーズ構成。MOSFETには専用のヒートシンクが実装されていた

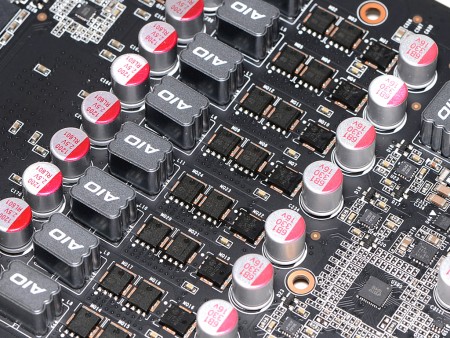

固体コンデンサやフェライトコアチョークなど、高品質なコンポーネントで固められた電源回路

グラフィックスカードでは珍しく1フェーズあたり3基のMOSFETを搭載するリッチな構成

基板前方に配置されたPWMコントローラー「uP9511P」	メモリ用の電源回路は2フェーズ構成。こちらもMOSFETはフェーズあたり3基搭載する

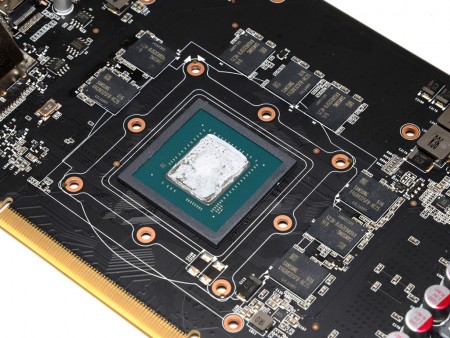

Pascalアーキテクチャの「GP104」コアを採用するGeForce GTX 1070。GeForce GTX 1080から「GPC」が1基無効になり、CUDAコア数は1,920基。なおGPUコアの周囲には8枚のビデオメモリが実装されている

ビデオメモリはSamsung製GDDR5「K4G80325FB-HC25」。容量は8Gbit（1GB）、動作電圧は1.5Vで、クロックは8,000MHz	基板前方には、ファンとLEDの電源・制御コネクタをまとめて配置

基板上のフェライトコアチョークはすべて「AIO」ロゴが印刷されたものを採用

補助電源コネクタは8pin×2で、PCI-Expressスロットと合わせ375Wもの電力を供給できる	MOSFET部に実装されているスリムヒートシンク。基板には2本のネジで固定されていた

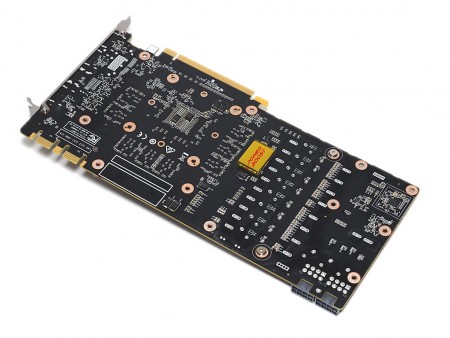

基板裏面のバックプレートを取り外したところ。タンタルコンデンサやLED制御チップなどが確認できる

GPUへの電源供給をリアルタイムに制御する「Power Boost」	実装コンポーネントに合わせてデザインされたカスタムバックプレート

チューニングからLED制御まですべてをこなす「FIRESTORM」
