エルミタ的速攻撮って出しレビュー Vol.505
2016.08.09 更新
文：GDM編集部 池西 樹
 |
|
| ここからは内部を観察するためカードを分解。まずはMSIオリジナル設計の「ARMOR 2X」クーラーの秘密に迫ることにしよう | |
オリジナルクーラー「ARMOR 2X」では、効率よく外気がヒートパイプに当たるよう、エアフローを最適化した「エアフローコントロール技術」をヒートシンク設計に取り入れることで、放熱能力を向上。また「TWIN FROZR V」と同じ、形状が異なる2種類のファンブレードを備える「トルクスファン」により、ヒートシンクへの吸気量を増やし、高い冷却性能と静音性を両立している。
 |
|

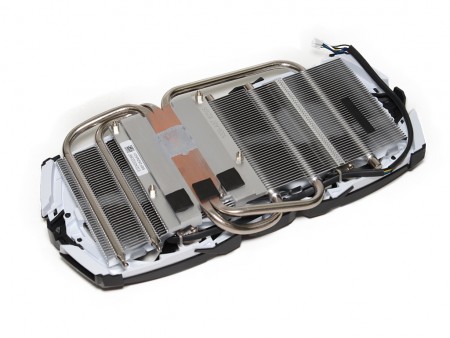

| エアフローが最適化された「エアフローコントロール技術」を採用するヒートシンクデザイン | |
 |
|
 |

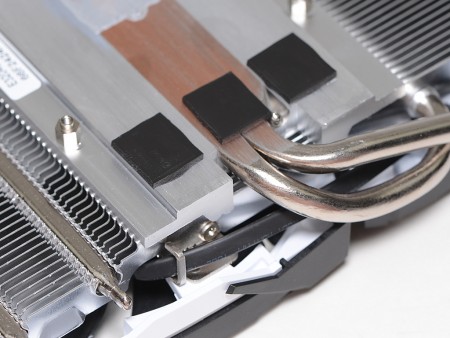

ダイレクトタッチ方式で搭載されるφ6mm×3本のヒートパイプ。GPU接触面はフラットに成形・研磨されている |
 |
|
 |
 |
| 3本ヒートパイプの内2本を“N字”、1本を“U字”に配置することで、ヒートシンク全体に効率よく熱を拡散 | |
 |
 |
| 従来型のファンブレードと分散型のファンブレードの2種類を組み合わせた「トルクスファン」を搭載 | |
