MSI「H110 GRENADE」の実動チェック

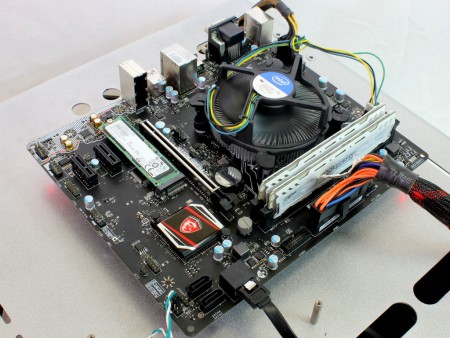

ここからは「H110 GRENADE」をベースにしたPCを構築し、実動チェックを開始する

画像の検証が終わったところで、ここからは「H110 GRENADE」をベースにPCを組み上げ、実際の挙動を確認していこう。CPUには“Non-K”モデル最上位のCore i7-6700と、ローエンドのCeleron G3900Tを用意。セッション後半ではパフォーマンスの違いや消費電力についてもチェックしている。

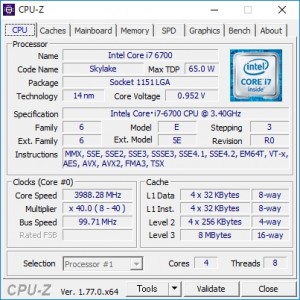

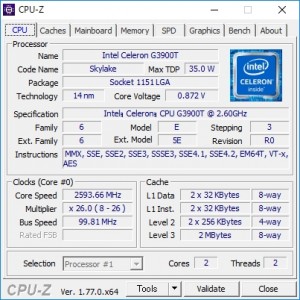

“Non-K”モデル最上位のCore i7-6700を搭載したところ。TB時は4.00GHzで駆動し、重量級の処理もラクにこなすことができる	こちらはSkylakeで最もローエンドなCeleron G3900T。TDP35Wの省電力モデルだが、実際どの程度消費電力に差が出るのだろうか

ミリタリー風デザインの最新インタラクティブUEFI「Click BIOS 5」

「H110 GRENADE」の制御プログラムは、ミリタリー風デザインの最新インタラクティブUEFI「Click BIOS 5」。キーボード、マウスのいずれでもストレスなく操作できる秀逸なGUIを搭載。また詳細設定ができる「Advanced Mode」と、状態の確認に便利な簡易モード「EZ Mode」の2種類を切り替えて使用できる。

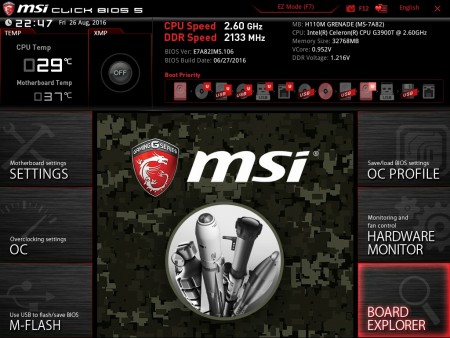

ミリタリー風デザインの「Click BIOS 5」。「Advanced Mode」では「SETTINGS」「OC」「M-FLASH」「OC PROFILE」「HARDWARE MONITOR」「BOARD EXPLORER」の6種類の機能を搭載する

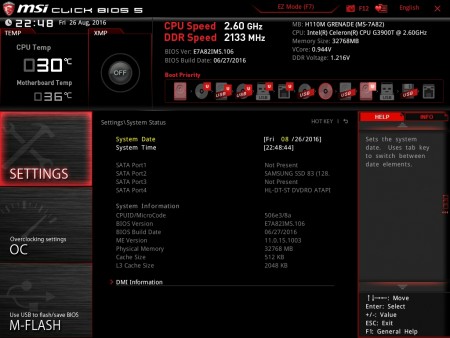

「SETTINGS」画面では、PCの基本情報やBIOSのバージョンなどを確認できる

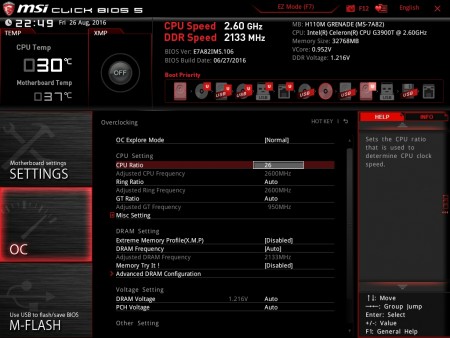

各種チューニング項目が揃う「OC」画面。Intel H110を採用する「H110 GRENADE」ではあまりお世話になることはないだろう

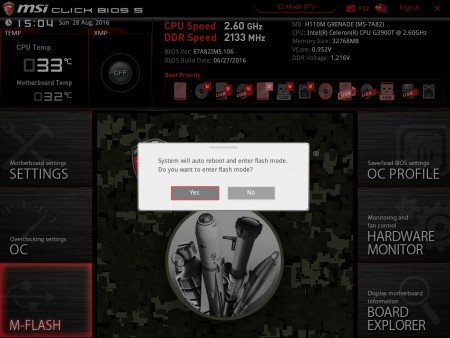

「M-FLASH」画面では、UEFI ROMを更新する「Flash Mode」に移行することができる

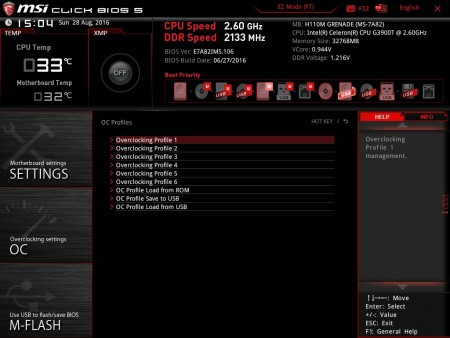

UEFIの設定内容をバックアップ・レストアできる「OC PROFILE」画面

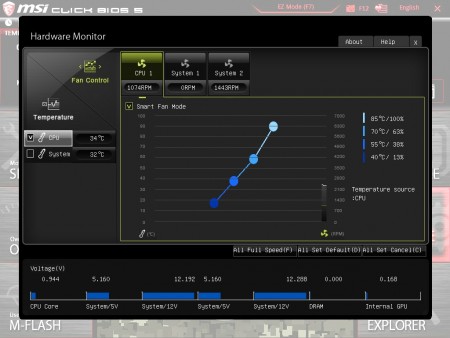

基板上にある3基のファンコネクタをコントロールできる「HARDWARE MONITOR」画面

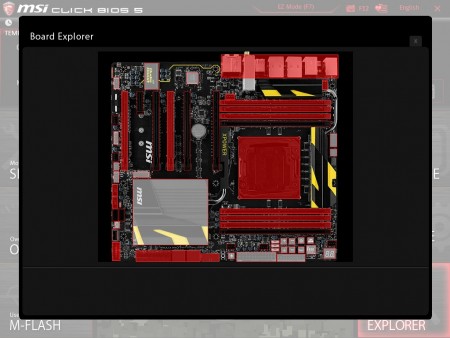

「BOARD EXPLORER」では、マザーボード上のインターフェイスの状態を把握することができる
「Advanced Mode」と「EZ Mode」の切り替えは「F7」キーでシームレスに可能

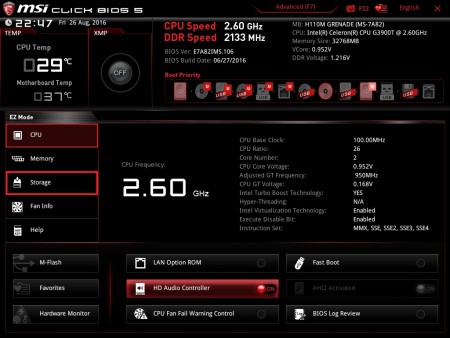

「EZ Mode」では、CPU、メモリ、ストレージなど各種状態を1画面で確認できる
