3-Wayマルチに対応する「Steel Armor」仕様の拡張スロット

拡張スロットはPCI-Express3.0（x16）×3、PCI-Express2.0（x1）×2で、マルチグラフィックスは3-WayまでのNVIDIA SLI / AMD CrossFire Xに対応。またPCI-Express3.0（x16）スロットには、メタルシールドと半田ポイントの増量により、耐久性を4倍に引き上げた「Steel Armor」スロットを採用。3スロットを専有するような重量級のグラフィックスカードでも安全に搭載できる。

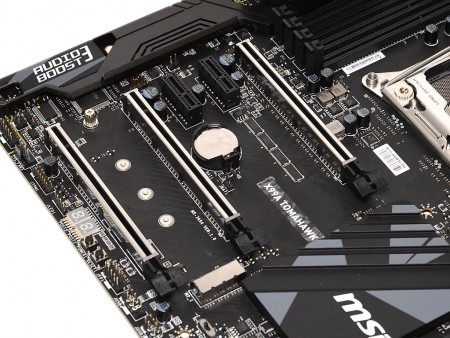

3本のPCI-Express3.0（x16）スロットを搭載。レーン分割は、40レーンCPUではx16、x16/x16、x8/x16/x8、28レーンCPUではx16、x16/x8、x8/x8/x8
グラフィックスカードを搭載するPCI-Express3.0（x16）スロットには、耐久性を4倍に向上させた「Steel Armor」スロットを採用

オンボード最高峰。スタジオグレードの高品位サウンドが楽しめる「Audio Boost 3」

MSI製ゲーミングマザーボードといえば、高品質なサウンド回路も特徴のひとつ。「X99A TOMAHAWK」では、デジタル回路のノイズ混入を防ぐため、メイン基板から分離した「Audio Boost 3」を搭載。さらに600Ωに対応するデュアルオペアンプや、日本ケミコン製音響コンデンサ、EMIシールドにより、オンボード最高峰の高品位なサウンドを楽しむことができる。

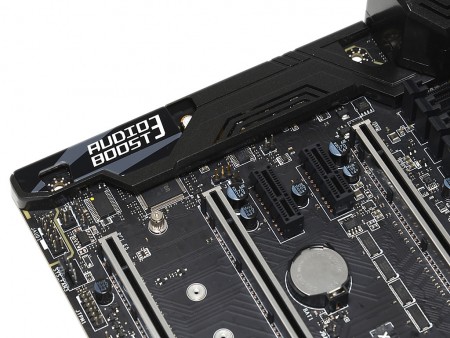

外部ノイズを抑えるため、バックパネルカバー一体型のEMIノイズシールドで保護された「Audio Boost 3」

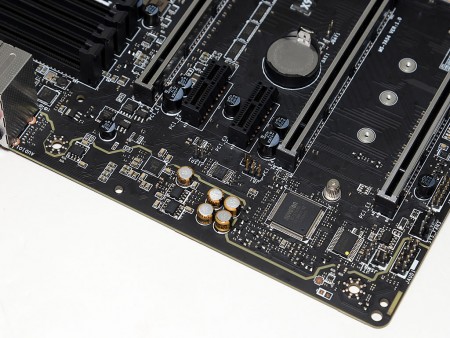

EMIノイズシールドを取り外したところ。デジタルノイズの混入を防ぐため、LEDラインによってメイン基板から分離されている

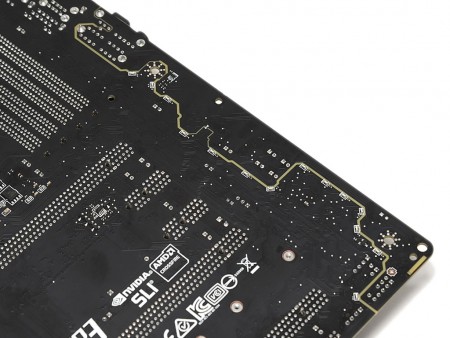

基板裏面からオーディオ回路をチェック。オーディオ分離ラインに沿って14個のRED LEDを搭載
オーディオコントローラはS/N比115dBAのRealtek「ALC1150」	オーディオ回路のコンデンサには、日本ケミコン製音響向けコンデンサを採用
