エルミタ的速攻撮って出しレビュー Vol.513
2016.09.14 更新
文：GDM編集部 池西 樹

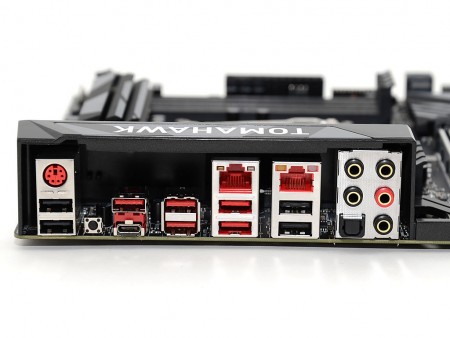

バックパネルインターフェイスはUSB3.1 Gen.2×2（Type-A / Type-C）、USB3.1 Gen.1×4、USB2.0×4、オーディオ端子×5、光オーディオ端子×1、PS/2×1を搭載。ネットワークは、Intel製ギガビットLAN×2を備え、専用ユーティリティ「GAMING LAN MANAGER」を使えばアプリケーションごとに優先度を設定できる。
 |
|
| USBポートは、USB3.1 Gen.1×4、USB2.0×4の他、転送速度10GbpsのUSB3.1 Gen.2×2（Type-C / Type-A）を搭載。またオーディオ端子には腐食に強い金メッキピンを採用する | |
 |
 |

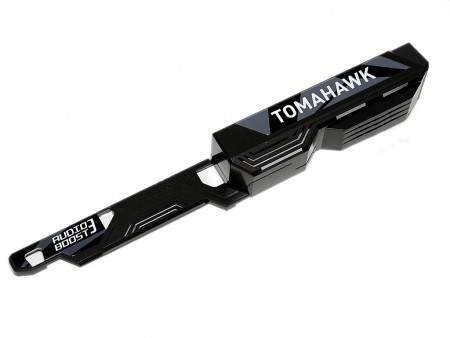

| バックパネルインターフェイスは、「TOMAHAWK」ロゴがデザインされた専用カバーで保護 | |
 |
|
| オーディオ回路のEMIシールドとバックパネルの専用カバーは一体成型。基板には都合4本のネジで固定されていた | |
外観チェックの締めくくりとして、基板上に実装される気になるパーツやICチップ類をまとめてチェックしていこう。
 |
|

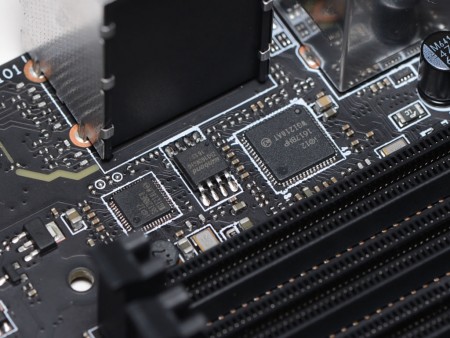

| ネットワークコントローラはIntel I218LMとI210ATを搭載 | |
 |
 |
| I/OコントローラNuvoton「MCT6792D+」 | USB3.1 Gen.2コントローラASMedia「ASM1142」 |
 |
 |
| USB3.0ハブコントローラASMedia「ASM1074」 | NGFF（M.2）リドライバASMedia「ASM1467」 |
 |
 |
| USB3.0リピーターチップASMedia「ASM1464」 | |
 |
 |
| USB3.0ピンヘッダ。画像左の赤色ピンヘッダは急速充電ができる「Charger Port」に対応 | |
 |
 |
| PCI-Expressマルチプレクサ・デマルチプレクサFintek「F75480」 | |
 |
PCI-Express用バッファIDT「9DB433」 |
 |
|

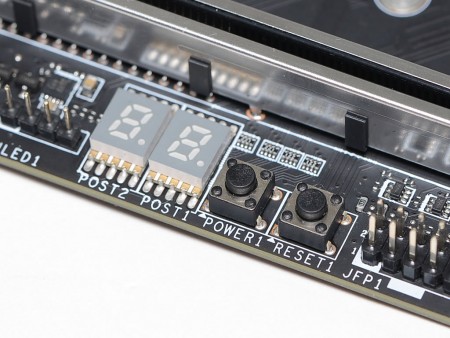

| ブート状態が確認できる「Debug Code LED」や「Power / Reset Button」。なお正常起動した後は「Debug Code LED」にはCPUの温度が表示される | |
 |
 |
| 2基のBIOS（UEFI） ROMはスイッチで切り替えることができる | |
