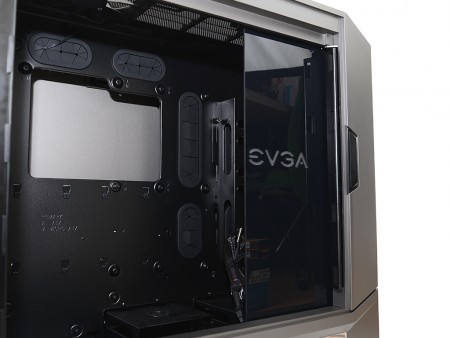

EVGAロゴが刻まれた内部アクリルパネル

フロントパネルのドアを開くと、右手にEVGAのロゴが刻まれたパネルが装着されている。濃いスモークのアクリル板には、2つの役割がある。ひとつは背面エリアの目隠し。もうひとつは右サイド内部に標準装備されるLEDストリップの発光により、EVGAの文字が浮かび上がるイルミネーションギミックだ。なお出荷時は表面に保護シートが装着されている。組み込み作業時は一旦取り外しておこう。

アクリルパネルは上面と右側面に設けられた溝にはめ込み、左下部をハンドスクリュー1本で固定

開閉機構を備えた左側面パネル

左側面パネルは右側面およびトップパネル同様、格子状デザインのABS樹脂製を採用。右側面との違いは開閉機構が装備されており、ロック機構を解除するれば左開きで開放状態になる。
　また特異な設計とあって、拡張スロットやマザーボードのバックパネルI/Oが、左側面パネルを開いた内部に隠されている。ここに接続する各種ケーブル類は、外観を損なわないよう、上手に始末されていた。これについては、別途解説する事にしよう。

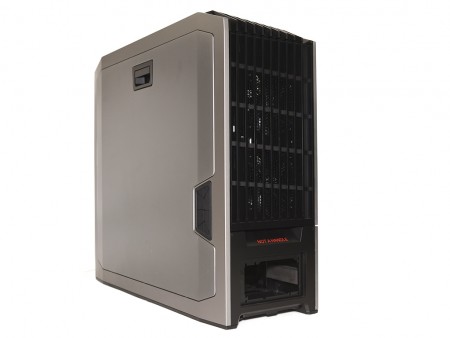

右側面パネルとほぼ同様の格子状デザインを採用する左側面パネル

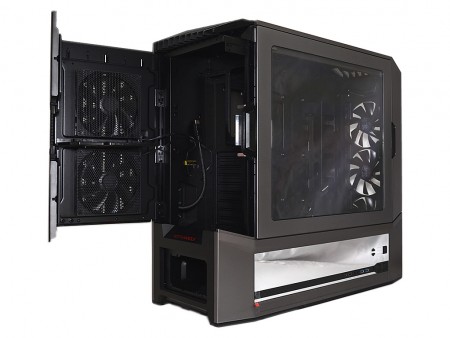

開閉機構を備えた左側面パネルを開くと、内部にはマザーボードのバックパネルI/O等が隠されていた

ボトムパネル面をチェック

重量級「DG-87」はボディに掴むところがなく、僅かな移動もかなりの重労働。組み込み前の段階でも、ひっくり返す作業は大仕事だ。底面は今のうちに手早くチェックしておこう。

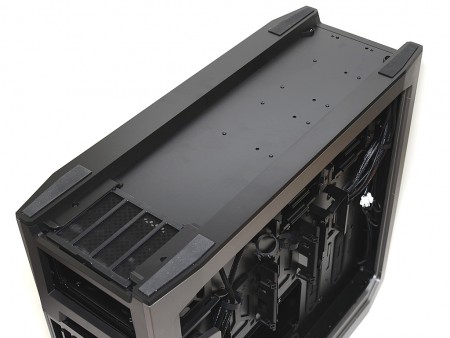

　頑丈なシャーシを支える左右の台座部はプラスチック製。四隅には滑り止めを防止するラバーが装着されていた。また、背面側にはスライド着脱式防塵フィルターが備え付けられている。

	防塵フィルターは、ボトムマウントの電源ユニット搭載位置に装備。スライド着脱式で、容易にメンテナンスできる
