全ての搭載スペースにストレージをマウントする

「P7-C1」のストレージ搭載スペースは全部で3箇所。ここではその全てのシャドウベイに、ストレージを搭載してみよう。なお搭載方法は共通で、3.5インチHDDのみツールフリー、2.5インチSSDは底面ネジ留め式が採用されている。
　まずはボトムカバー上部を利用した、2.5インチ専用トレイ2台分にSSDをマウントしてみる。

底面に装着されるカバー上部にある、2.5インチSSD搭載スペース。専用トレイはハンドスクリュー1本で固定されており、SSD搭載時は一旦取り外す必要がある
	SSDのコネクタはマザーボード側に向けて固定。なおマザーボードの突起部（コネクタ）までの距離は実測で約30mm。ストロークが短いため、カバー固定前にSATAケーブルを接続しておこう

続いて、ボトムカバー内部に隠されたケージタイプのシャドウベイに、3.5インチHDDと2.5インチSSDを搭載してみる。電源ユニットと隣り合わせの搭載スペースには、右サイドパネル側からアクセスする必要がある。

3.5インチHDDは、専用トレイ側面に装着済みのピンを、HDD側面ネジ穴にセットするだけのツールフリー仕様。コネクタは右サイドパネル側に向けてマウントする

最後に右サイドフロント寄りに用意された、2.5インチ専用トレイにSSDを搭載してみる。形状はボトムカバー上部のトレイと同様。ハンドスクリュー1本でマザーボードトレイ背面にネジ留めされていた。

2.5インチ専用トレイはフロントパネル真横、縦列に2台分を装備。コネクタは隣接する縦長のスルーホール側に向けてマウントする

ケーブルマネジメント機構

効率良く配線を行うことができるケーブルマネジメント。ケーブルの皮膜を保護するグロメット付きスルーホールがその代表だが、「P7-C1」のマザーボードトレイを見ると、やや異なる手法が採用されていた。ここでは主なケーブルマネジメント機構をチェックしてみよう。

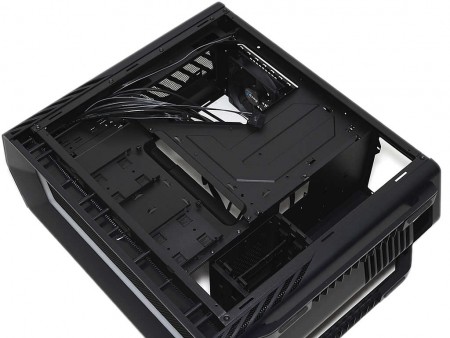

グロメット付きスルーホールに代わり、段差により開口部を設けることでケーブルはストレートに表面・背面を行き来できる仕組み。マザーボードのコネクタレイアウトに合わせ、設置場所もよく考えられている
ボトムカバー上部は2.5インチ専用トレイ搭載のSSD用、マザーボード上面はCPU補助電源ケーブル用。実際に組み込み作業を進めていくと、設計者の明確な意図が読み取れる
要所に設けられたスルーホールに加え、結束バンド用のフックも複数用意。余分なケーブルは、強化ガラス面から完全に隠れるボトムカバー内部に詰め込んでおくという手もある
	最後に裏配線スペースを計測してみた。電源ユニット側面が最も広く、実測で約28mm程度だった
