エルミタ的速攻撮って出しレビュー Vol.524
2016.11.09 更新
文：GDM編集部 絵踏 一
 |
|
| さてお次は、先ほどの2.5インチベイ脇にあったネジ2箇所を取り外し、グラフィックスカードを分離させる。取り外してみると、ちょうど同じような三角形のブロックが背中合せに入っていたのがよく分かる | |
 |
 |
| デスクトップ版のGeForce GTX 950を搭載する。ファンレス仕様のため、いきおいヒートシンクはかなり大きめのサイズとなった | |
 |
|
| ヒートシンクが装着されたGPUコア側と、ベースの基板を分離。どうやらライザーカードのようなスタイルで接続されていたようだ | |
 |
 |
| 分離したGPUコア側の基板。チップ周囲の表裏にメモリチップを実装している | |
 |
|
| 取り外したGPU用のヒートシンク。大型の受熱ベースと銅製ヒートパイプ3本を組み合わせ、熱を全体に移動させていた | |
 |
|

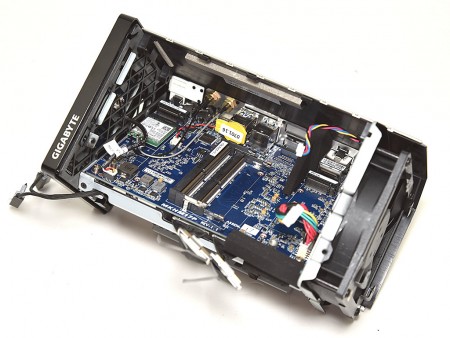

| グラフィックスカードから2本のケーブルを取り外すと、いよいよCPUが搭載されたマザーボードが見えてくる。表面には各種スロットが並び、その裏側にCPUと冷却用のヒートシンクが隠れている | |
 |
 |
| 標準装備の無線LAN+Bluetoothモジュールの隣には、PCIe / SATA接続のM.2スロットを装備。さらにメモリスロットを挟んで、PCIe接続のM.2スロットをもう1基備えている | |
 |
|

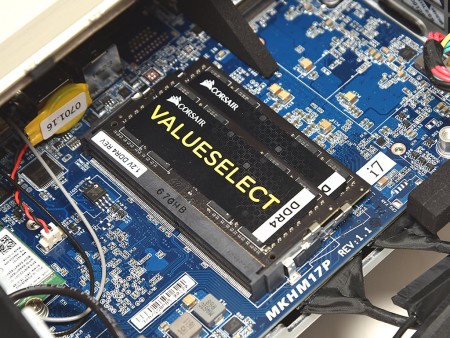

| DDR4-2,133MHzに対応する、SO-DIMMスロット×2。最大32GBを実装可能で、装着方法は通常のノートPCと同様だ | |
