エルミタ的速攻撮って出しレビュー Vol.527
2016.11.28 更新
文：GDM編集部 池西 樹
「DB4」の冷却システムは、CPUに取り付ける銅製の受熱ベース「Copper Shim」、銅製ヒートパイプを取り付ける「CPU Mount」、φ6mm×4本の「Heat Pipe」で構成され、4本のネジでマザーボードに固定。さらに「Heat Sink Mount」と呼ばれる専用のマウンタを使い、ヒートパイプからサイドアルミパネルに熱を移動して冷却する。
 |
 |
| 固定用ネジを取り付ける可動式アーム「CPU Mount Arm」を備える「CPU Mount」 | 「CPU Mount」には最大6本のヒートパイプを搭載できる |
 |
 |
| CPUに直接取り付ける銅製受熱ベース「Copper Shim」。サイズはW43×D43×H3.5mm | サイドパネルにヒートパイプを固定する「Heat Sink Mount」 |
 |
標準で付属するヒートパイプはφ6mm×4本。なおオプションキット「LH6 Kit」を購入すればヒートパイプを増設できる |
 |
|

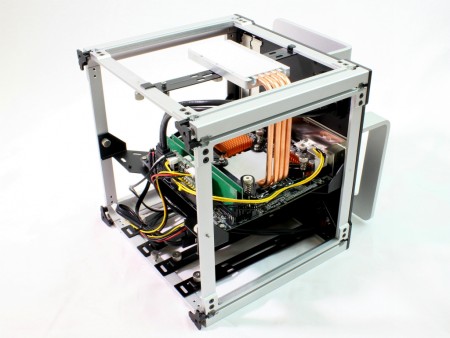

| 冷却システムをマザーボードに取り付けたところ。サイドパネルへの高さはヒートパイプを左右にずらして調整する | |
