エルミタ的速攻撮って出しレビュー Vol.533
2016.12.20 更新
文：GDM編集部 池西 樹
外観のチェックが終了したところで、外装パネルを外して内部構造を確認していこう。メモリスロットやドライブベイへのアクセスは、ハンドスクリューで固定されているボトムパネルを取り外すだけ。必要な工具もプラスドライバー1本のみで、ベアボーンからの組み立ては約5分ほどで完了する。
 |
|

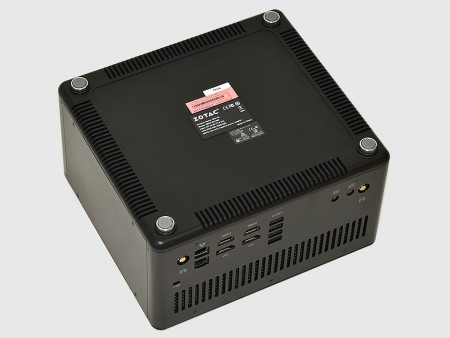

| 四角にあるスタンド兼用のハンドスクリューで固定されたボトムパネル | |
 |
 |
| スタンド兼用のハンドスクリューには、滑り止めのゴム足が貼り付けられている | |
 |
|

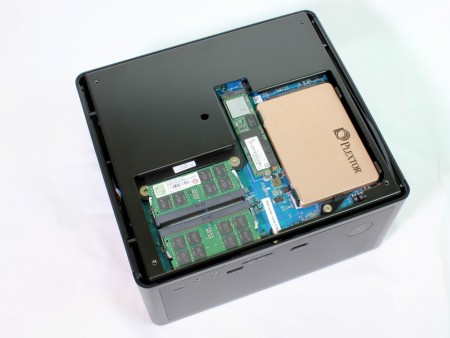

| ボトムパネルを外すとドライブベイやメモリスロットにアクセス可能。ベアボーンの組み立てに必要な分解作業はこれだけ | |
 |
|
| ストレージの固定にはプラスドライバーが必要だが、組み立ては非常に簡単だ | |
次に通常の組み込み作業では必要のないサイドとトップパネルを取り外し、独自水冷システムを確認していこう。CPUとGPUには個別の水冷ヘッドが実装され、トップに搭載された120mmラジエターを使いまとめて冷却する仕組み。各コンポーネントを接続するゴム製チューブはラジエターと水冷ヘッドの間ギリギリに設置され、狭い空間ながら、巧みにレイアウトされている。
 |
|

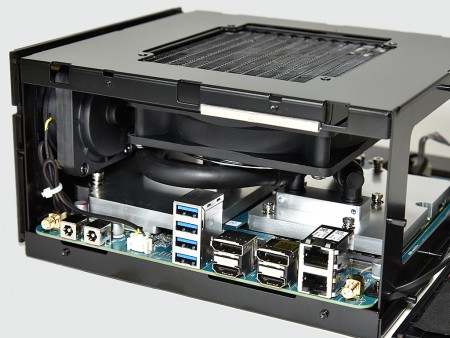

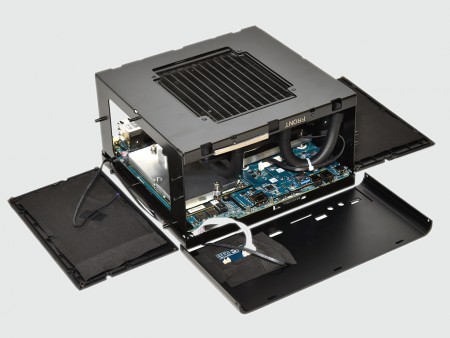

| サイドとトップパネルを取り外し、独自水冷システムを確認 | |
 |
|

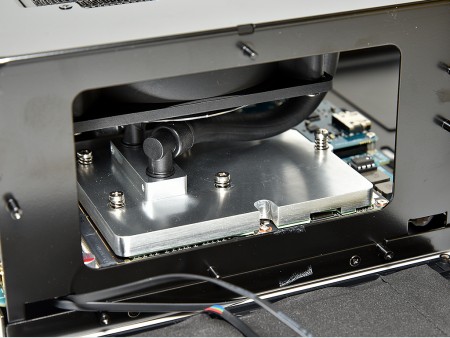

| 向かって左側にはMXMモジュールのGeForce GTX 1080を冷却するウォーターブロックを搭載。ベース部の厚さは約8mm（継手部分は約17mm） | |
 |
|

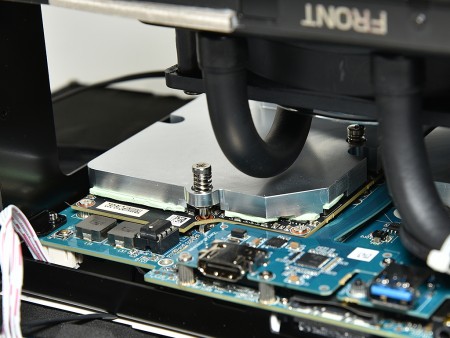

| MXMモジュール全体の熱を移動するため、厚手の熱伝導シートが挟み込まれている | |
 |
|

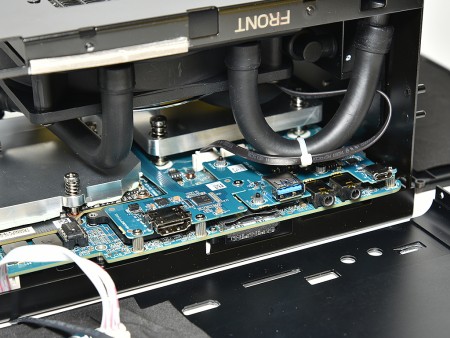

| 向かって右側にはCore i7-6700を冷却するウォーターブロックを搭載。またフロントインターフェイスは独立した基板に搭載されている | |
 |
|
| 右サイドパネル部にはポンプユニットを実装。ラジエターや冷却ファンとのクリアランスはごくわずか。少ないスペースを有効に活用するため内部は緻密に設計されている | |
 |
|
| 120×120×25mmサイズの冷却ファンには、水冷チューブとブレードの干渉を防ぐためファングリルを搭載 | |
 |
 |
| 120mmサイズのラジエターはトップパネルに4本のネジで固定 | |
 |
|

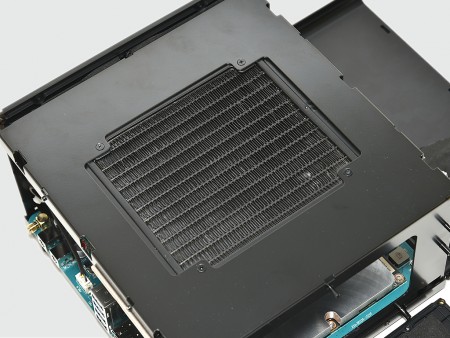

| トップパネルはラジエター部分のみ開口することでエアフローを最適化している | |
 |
|

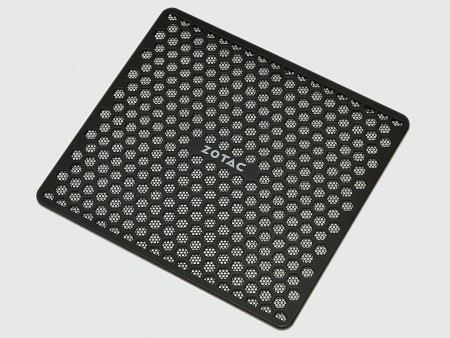

| ハニカム構造とメッシュパネルを組み合わせたトップカバー。中央にはZOTACのロゴがデザインされている | |
 |
 |
| 左サイドパネルには「10 Year Anniversary Edition」のLEDロゴを搭載 | 右サイドパネルには「ZOTAC」のLEDロゴを搭載 |
 |
 |

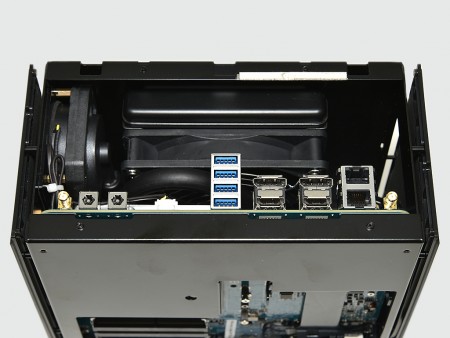

| I/O部にシルバーの緩衝材が貼り付けられたバックパネル | プラスチック製のボトムパネル。側面4ヶ所にはストレージやメモリを冷却するための通気スリットを搭載 |
