リファレンスカードではやや寸足らずなショート基板が採用されていたRX 480だが、「RD-RX480-E8GB/OC/DF」には余裕たっぷりな大型のオリジナル基板が搭載されている。電源フェーズはおそらく6+1構成で、そのレイアウトは以前に詳細レビューをお届けした「Red Devil Radeon RX 480」とも非常に似通っている。ただしこちらの場合、補助電源コネクタは6Pin×1仕様だ。
 |
|
| リファレンスとは異なる余裕のあるレイアウトを採用した、「RD-RX480-E8GB/OC/DF」のオリジナル基板 | |
 |
 |
| 電源回路は、おそらく6+1フェーズ。こちらもリファレンスから大きく増強されている | |
 |
|

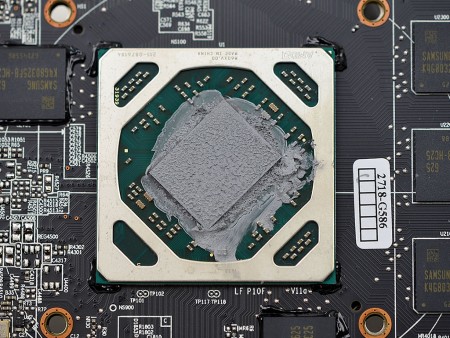

| Polarisアーキテクチャを採用する、AMDのアッパーミドルGPU Radeon RX 480。ストリームプロセッサは2,304基を内蔵している | |
 |
 |
| メモリチップは、容量1GBで8,000MHz動作のSamsung「K4G80325FB-HC25」。GPUコアを取り囲むように8枚を実装、合計で8GBを構成している | |
 |
 |
| 電源回路に搭載されていた、フェライトコアチョーク | コンデンサは、いずれも耐久性に優れる固体コンデンサが採用されていた |
 |
 |
| IOR製のPWMコントローラ「3567B」 | STマイクロエレクトロニクス製の電源レギュレータ「78M05」 |
 |
 |
| 主要なチップはすべて表面に実装されているため、スッキリした印象の基板裏面。普段はバックプレートの下に隠されている | バックプレートは、クーラー固定用と合わせて、合計14個のネジで固定されていた |
