エルミタ的速攻撮って出しレビュー Vol.535
2017.01.04 更新
文：GDM編集部 池西 樹
外観チェックの締めくくりとして、基板上に実装される気になるパーツやICチップ類をまとめてチェックしていこう。
 |
|

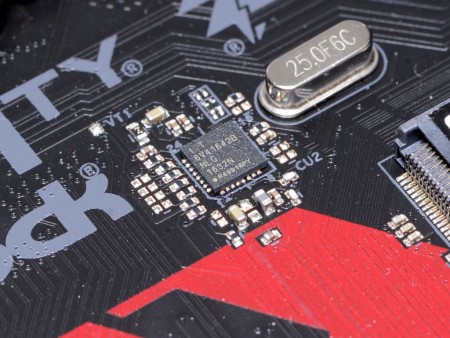

| チップセットの標準設定を遥かに超えるBCLK設定を可能にする、外部クロックジェネレータ「Hyper BCLK Engine II」 | |
 |
|

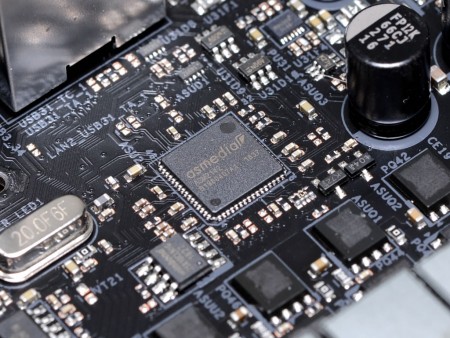

| ASMediaの最新USB3.1 Gen.2コントローラ「ASM2142」 | |
 |
 |
| USB3.1 Type-Cスイッチチップ「ASM1543」 | D-Sub出力用のアナログ変換チップRealtek「RTD2168」 |
 |
 |
| ネットワークコントローラIntel「WGI211AT」 | RS-232Cドライバ・レシーバTexas Instruments「GD75232」 |
 |
 |
| ファンコントローラNuvoton「3943S」 | PWMコントローラAnpec「APW8720B」 |
 |
 |
| SATA3.0（6Gbps）コントローラASMedia「ASM1061」 | USB3.0ハブコントローラASMedia「ASM1074」 |
 |
 |
| PCI-Express3.0スイッチチップNXP「L04083B」 | |
 |
 |
| 電源スイッチ、リセットスイッチ、XMPスイッチの3種類「Smart Switch」を搭載 | |
 |
 |
| ブート状態が確認できる「Dr.Debug」。表示されるコードの内容はマニュアル「Chapter 2.8」で確認できる | 基板上には2基のBIOS ROMを搭載 |
 |
|

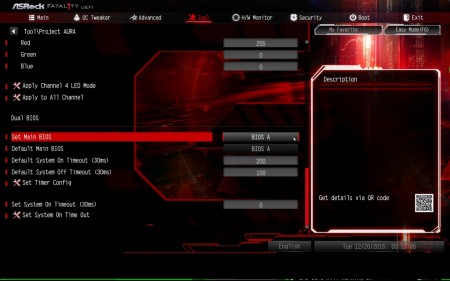

| UEFIの「Tool」→「Project AURA」にある「Dual BIOS」で、BIOS ROMの設定が可能、 | |
