「Z270 Gaming K6」とCore i7-7700Kで実動チェック

ASRock「Z270 Gaming K6」とKabylake最上位Core i7-7700KをベースにPCを組み立て実動チェックを開始

画像によるチェックが一段落したところで、ここからは「Z270 Gaming K6」をベースにPCを組み立て、その挙動を確認していこう。CPUにはKabylake最上位のCore i7-7700Kを用意し、セッション後半ではUEFIの簡易チューニングによるオーバークロックにも挑戦している。なお詳細スペックについては以下の「テスト機材構成表」を参照頂きたい。

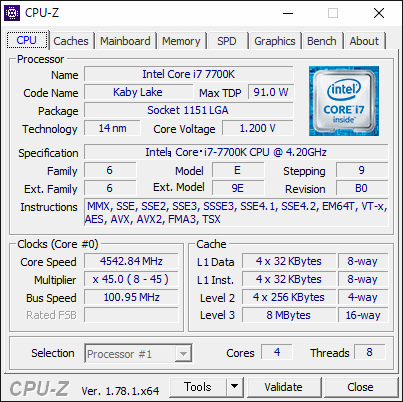

Core i7-7700Kの「CPU-Z 1.78.1」の結果。これまで同様、省電力機能とTurbo Boostに対応し、アイドル時は800MHz、高負荷時は最高4.50GHzまでクロックが向上する

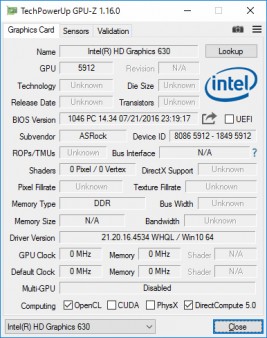

	内蔵するGPUはIntel HD Graphics 630。「GPU-Z 1.6.0」はまだ正式対応しておらず、動作クロックや帯域幅などの情報は取得できない

2つのモードを切り替え可能。洗練されたUIが特徴の「インタラクティブUEFI」

「Z270 Gaming K6」に実装される制御プログラムは、マウス操作に最適化した洗練されたUIが特徴の「インタラクティブUEFI」。必要な情報を1画面で把握できるダッシュボード形式の「Easy Mode」と、BIOS風の詳細設定ができる「Advanced Mode」を備え、必要に応じてシームレスに移行可能。さらに基板上のLEDライティングを調整する「Project AURA」や、ファンの回転数を細かく設定できる「FAN-Tastic Tuning」、実装パーツを確認できる「System Browser」など、多くの独自機能を搭載する。なおUEFIの項目や設定値はバージョンによって異なる可能性がある。

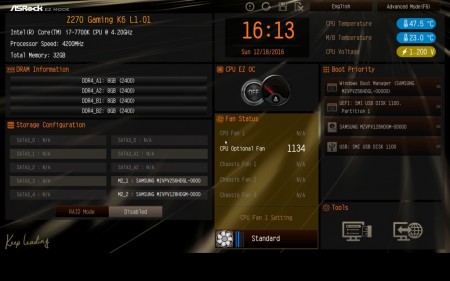

基本的な情報に1画面でアクセスできる「Easy Mode」。「F6」キーを押すと「Advanced Mode」に移行することができる

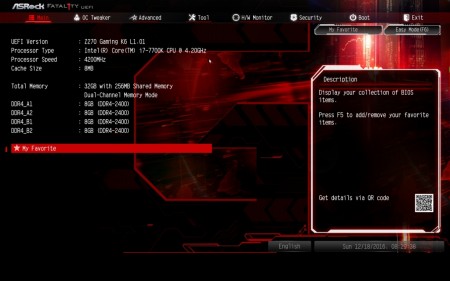

詳細な設定ができる「Advanced Mode」。UEFI移行時にどちらのモードで起動するかは「Advanced」タブで設定できる

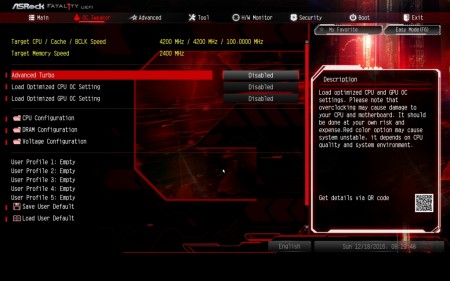

詳細なチューニング項目が並ぶ「OC Tweaker」タブ。プリセット機能も充実しており、比較的簡単にオーバークロックを試すことができる

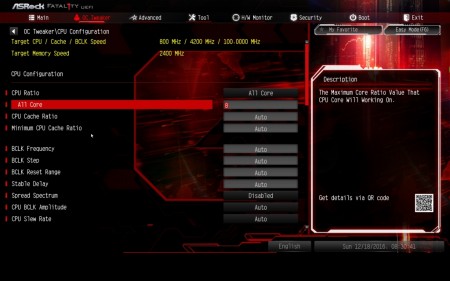

CPU関連のチューニング項目が並ぶ「CPU Configuration」画面。CPUコア倍率は8～120倍まで設定可能
「Hyper BCLK Engine II」を搭載する「Z270 Gaming K6」では、BCLKは90～1,000MHzまで、STEP値は0.0625～5.5625MHzの範囲で設定できる
メモリ関連のチューニング項目が並ぶ「DRAM Configuration」画面。メモリクロックやレイテンシの調整はこちらの画面から行う	CPU、メモリ、チップセットなど、電圧設定がまとめられた「Voltage Configuration」画面

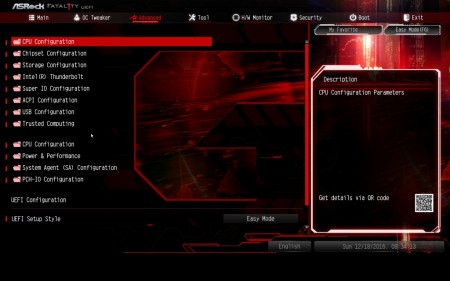

搭載コンポーネントの有効・無効や、各種機能を設定する「Advanced」タブ
マザーボード上に搭載している各種パーツを確認できる「System Browser」

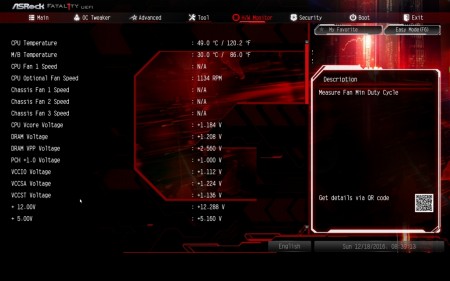

PCの状態をリアルタイムに監視できる「H/W Monitor」タブ

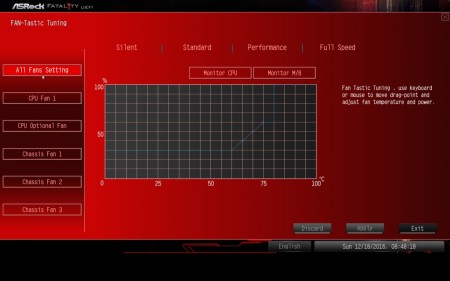

ファンの回転数を一括制御する「FAN-Tastic Tuning」は非常に便利な機能だ
パスワードや「Secure Boot」「Intel Platform Trust Technology」など、セキュリティ関連の設定をする「Security」タブ	起動ドライブの優先度やNumロック、起動時ロゴの設定をする「Boot」タブ

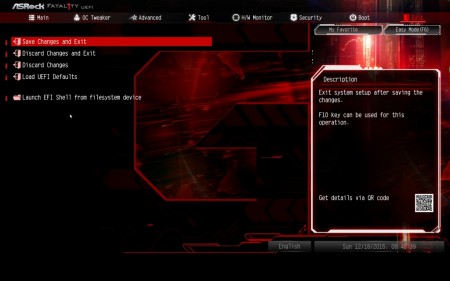

各種設定が終了したら「Save Changes and Exit」で必ず内容を保存してからUEFIを終了する
