エルミタ的速攻撮って出しレビュー Vol.537
2017.01.14 更新
文：エルミタージュ秋葉原編集部 池西 樹
 |
|
| ここからはオリジナルクーラーを取り外し、内部構造を確認する | |

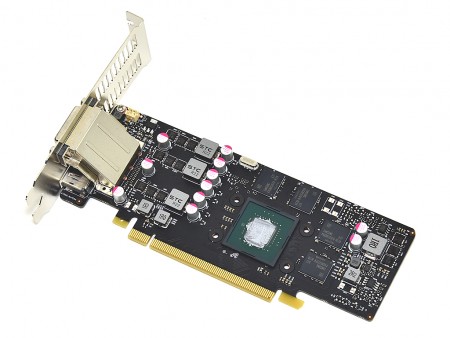

外観をぐるりと確認したところで、ここからはVGAクーラーを取り外し、基板構成をチェックしていこう。電源回路は3+1フェーズ構成で、コンデンサには10年以上の製品寿命を誇る「ミリタリークラス4」準拠の高品質「アルミ固体コンデンサ」を採用。またメモリチップは品質に定評のあるSamsung製が搭載されていた。
 |
|
| 基板サイズが限られているため、コンポーネントの実装密度はかなり高い | |
 |
|

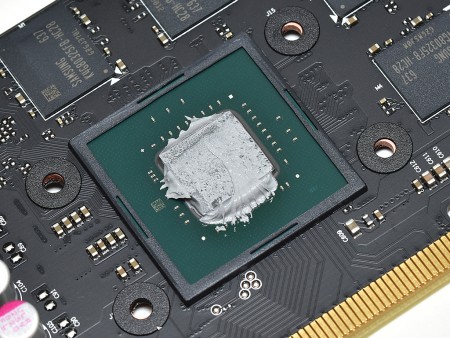

| GeForce GTX 1050 Tiでは、Samsung 14nm FinFETプロセスで製造される「GP107」コアを採用する | |
 |
 |
| GPUコアの周囲に配置されたビデオメモリSamsung「K4G80325FB-HC28」。メモリ種別はGDDR5、容量は1枚あたり1GBで、動作クロックは7,000MHz | |
 |
|
| 基板サイズが制限されるロープロファイルモデルだが、GPUコア電源は3フェーズ構成 | |
 |
MOSFETは、1フェーズあたりハイサイド×2とローサイド×1の計3基 |
 |
 |
| メモリ用の電源回路は1フェーズ。こちらもMOSFETは、ハイサイド×2とローサイド×1の計3基 | |
 |
|

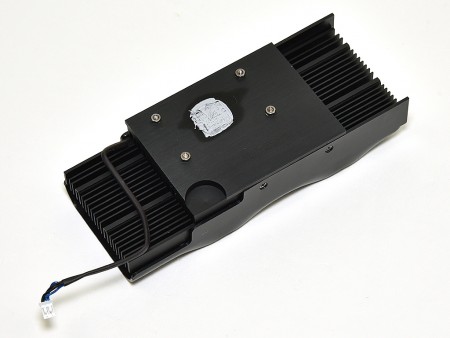

| VGAクーラーのサイズは実測135×55×30mm。冷却フィンは21枚で、内2組はU字型フィンを採用する | |
