ブリッジチップ搭載でフルレーンSLIに対応する拡張スロット

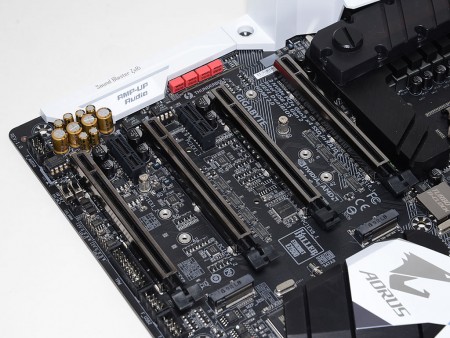

全部で6系統の拡張スロットを備える「GA-Z270X-Gaming 9」。フルレーンSLIに対応するなど、ゲーミングマシンのコアに相応しい仕様になっている

「GA-Z270X-Gaming 9」の拡張スロットは、PCI-Express3.0（x16）×2とPCI-Express3.0（x8/x16形状）×2、PCI-Express2.0（x1）×2の合計6スロットを実装する。本来のPCI-Express3.0レーンは、Avago製ブリッジチップ「PEX8474」を搭載することで最大32レーンに拡張。マルチグラフィックスは、2-Wayならフルレーン、4-Wayでもx8動作のNVIDIA SLI/AMD CrossFireXが構築可能だ。

また、スロット自体も昨今のトレンドである“装甲スロット”の「Ultra Durable PCIe Armor」を装備。パワフルなゲーミングマシンに欠かせない重量級グラフィックスを搭載した際も、基板へのダメージを抑えることができる。

	Avago製のPCI-Express3.0ブリッジチップ「PEX8474」を実装、フルレーンのSLI構築に対応する
x16形状のスロットには、もれなくメタルシールドを施した「Ultra Durable PCIe Armor」を採用。重量級カードも躊躇なく搭載できる

高級サウンドカード匹敵、“Sound Braster 120dB+”認証のオーディオ回路

Creativeと連携し、専門のチューニングが施された高音質オーディオ回路を搭載する

ゲーミングマザーボードに欠かせない要素となっている、オーディオ回路はどうなっているだろう。「GA-Z270X-Gaming 9」が搭載しているのは、Creativeと連携しエンジニアが1年以上の緻密なチューニングを行ったという、“Sound Braster 120dB+”認証取得の高音質オーディオだ。

S/N比127dBAの「Sound Core 3D」チップをベースとしたオーディオ機構で、高級Hi-Fiシステムレベルの「WIMA FKP2コンデンサ」やニチコン製音響コンデンサ「Fine Gold」など、選び抜かれた高品位コンポーネントが実装されている。さらに、交換可能なオペアンプを3基搭載する「AMP-UP Audio Technology」を採用。バックパネルオーディオ用には2基を配置し、左右チャンネルを独立して増幅、新たにフロントオーディオ用にもオペアンプが追加された。まさしくGIGABYTEが“高級サウンドカード匹敵”を謳うだけの、贅沢なオーディオ回路といえる。

S/N比127dBAの低ノイズ設計を特徴とする、Creative「Sound Core 3D」チップが実装されている
高級オーディオ機器用に使用される、ニチコン製音響コンデンサ「Fine Gold」シリーズ	プロのスタジオレベルの高級Hi-Fiシステムが採用する、高品位な「WIMAコンデンサ」
フロント×1とリア×2で構成される、3基のオペアンプを実装。ユーザーが好みの音色を求めて換装することも可能だ
	オーディオ回路内にも、RGB対応のイルミネーションパーツが埋め込まれている
