エルミタ的速攻撮って出しレビュー Vol.538
2017.01.21 更新
文：エルミタージュ秋葉原編集部 絵踏 一
 |
|

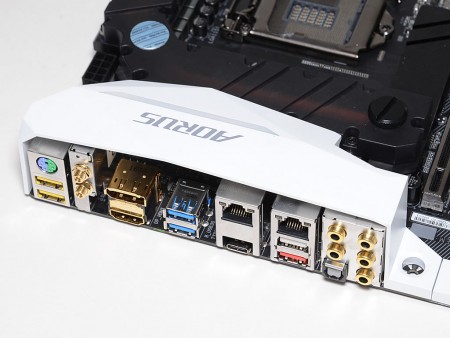

| Thunderbolt 3などの最新インターフェイス、高速ネットワークを搭載するバックパネル。なお、パネルカバーには、2ブロックのLEDが埋め込まれている | |
バックパネルには、「Killer E2500」によるデュアルギガビットLANをはじめ、充実したインターフェイスが集まっている。デイジーチェーンも可能な最大40Gbps転送のThunderbolt 3（USB Type-C形状）を備えるほか、USB3.1（Gen2）×1、USB3.1（Gen1）×5、PS/2×1を実装。グラフィックス出力は、HDMI×1とDisplayPort×1の2系統が搭載されている。
 |
|

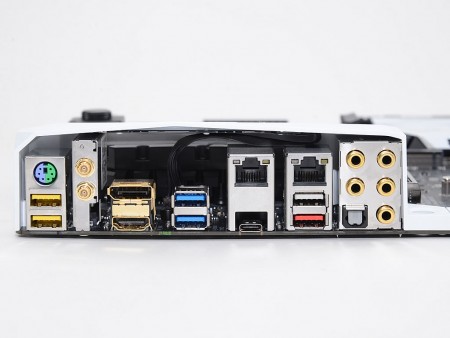

| USBはUSB3.1（Gen1）×5のほか、専用電源回路付き可変電圧USBポート「USB DAC-UP 2」（赤）を搭載。Type-C形状のポートは最大40Gbps対応のThunderbolt 3だ | |
 |
|

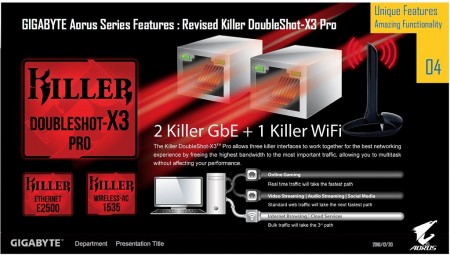

| ネットワーク機能は、「Killer E2500」のデュアルギガビットLANに「Killer Wireless-AC 1535」を組み合わせた、「Killer DoubleShot-X3 Pro」が採用されている | |
外観セッションの締めくくりとして、基板上に実装された各種ICチップやコネクタ、ボタンインターフェイスをまとめてチェックしていこう。
 |
|

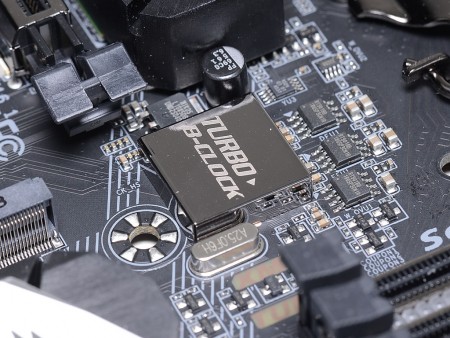

| 90～500HzのBCLK設定を可能にする、外部クロックエンジン「Turbo B-Clock」 | |
 |
 |
| IR製デジタルマルチフェーズコントローラ「IR35201」 | IR製PWMコントローラ「IR3570A」 |
 |
 |
| PCI-Express3.0レーンスイッチチップ、ASMedia「ASM1480」 | |
 |
SATA3.0（6Gbps）コントローラ、ASMedia「ASM1061」 |
 |
|

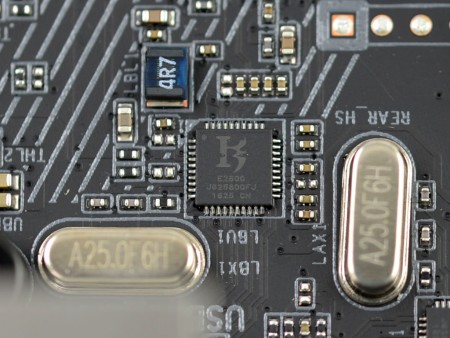

| Qualcomm Atheros製ギガビットコントローラ「Killer E2500」 | |
 |
 |
| Realtek製USB 3.1ハブ「RTS5411」 | HDMI2.0対応のMegaChips製ブリッジチップ「MCDP2800」 |
 |
 |
| ファンコントローラ、Nuvoton「3947S」 | ITE製ファンコントローラ「IT8792E」 |
 |
 |
| デュアルBIOSの動作を切り替える「BIOS Switch」 | CPUやメモリ不要、USBメモリからのBIOSアップに対応する、Q-Flash Plus用コントローラITE「IT8951E」 |
 |
|

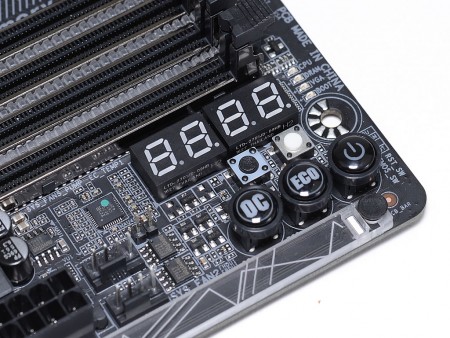

| バラック状態での動作検証に重宝する「Quick Button」やポスト状態を確認できる「Debug LED」は、基板右端にまとめて搭載されている | |
 |
 |
| 電源回路以外の場所にも、「Durable Black固体コンデンサ」やチョークコイルが実装されている | フロント・リア用に用意された、オーディオゲインの切り替えスイッチ |
