グラフィックスカードを搭載してみる

“ゲーミング最強のMini-ITX PCケース”を謳う最大の見せ所が、グラフィックスカードの搭載スペース。奥行き最大280mmまでをサポートするだけでなく、全3段の拡張スロットが装備されている。ここを存分に活用しない手はない。
　搭載テストに用意したのは、NVIDIA GeForce GTX 1080を搭載する、2スロット占有モデル「Inno3D N1080-1SDN-P6DN」。公称サイズは奥行きは266mm（高さ111mm）で、有効スペースの最大280mmまで残り14mmといったところ。補助電源コネクタも側面に接続するタイプだけに、問題なくマウントできるはずだ。

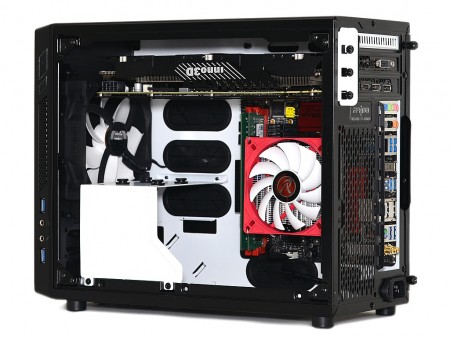

有効スペースの数値通り、きちんと装着する事ができた。ただし拡張スロットに収めるまでがやや難儀。カードを左下方向に傾けながら、斜めに挿入する必要がある。この絶妙なポジションを見つけるまでに、少々時間を要した

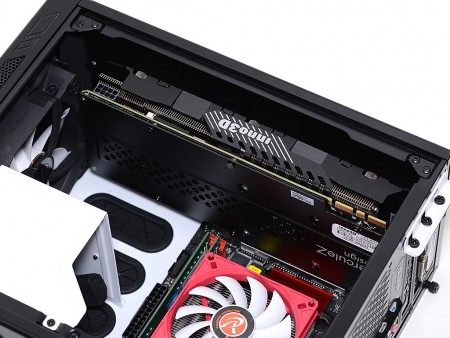

検証用カードは2スロット占有デザイン。拡張スロットも2段のみ使用で1段が余る。なお隣接する25mm厚120mm口径ファンに干渉する事はなかった
VGAクーラーの冷却ファンは、トップパネルと相対する位置関係。なおカードの厚さは40mmで、トップパネルまでの距離は実測で約33mm。この空間はグラフィックスカードの冷却を賄う吸気スペースとして重要なエリアといえる

SFX規格の電源ユニットを搭載してみる

電源ユニットはSFX規格に対応。コンシューマ向けMini-ITXマザーボードが数多く流通するようになると、これに比例して小型PC用SFX電源ユニットの入手性が向上。今ではフルモジュラー式まで販売されている。さらに狭い筐体にマウントされるため、発熱を抑えた高効率モデルも複数出回っており、より組み込みやすくなった。
　今回の搭載テストでは、作業時においても扱い易いフルモジュラー式で80PLUS GOLD認証品を用意。フロントパネル裏手のボトム部にマウントを試みた。

電源ユニット設置面には、四隅にゴム製インシュレーター、床面には通気孔がある。つまり冷却ファンを下向きに搭載し、底面から外気を取り込む仕組み
マウントポジションはフロントパネル裏だけに、AC電源ケーブルは内部中継ケーブルを接続する必要がある。ちなみにコネクタは”おむすび型”で、接続方向は決められている

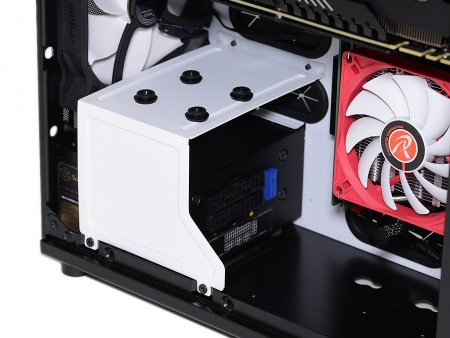

解説が前後したが、電源ユニットを覆うL字型のステイは一旦取り外す必要がある。おのおの付け根部分に2本のネジで固定されており、作業は簡単。電源ユニット搭載後は元の位置に戻しておこう

トラブル発生。電源ユニットはコネクタの向きに注意

フルモジュラー式で扱い易く、スムーズだった搭載作業に思わぬトラブルが発生した。問題になったのは、リアの外部コネクタから内部を中継するAC電源ケーブルだ。搭載テストに用意した電源ユニットは、冷却ファンを下向きにマウントすると”おむすび型”コネクタの頂点が上方向になる。この状態だと、フロントパネルのUSB3.0ポート用基板に干渉。フロントパネルを閉じる事ができなかった。

搭載テストに用意した電源ユニットは、”おむすび型”コネクタの頂点が上方向。さらにコネクタ位置は右側にオフセットされるため、中継ケーブルの長さもかなりタイトだった。この時点で疑うべきだったと反省

回避方法はひとつ。電源ユニットの冷却ファンを上方向にしてのマウントだ。”おむすびの頂点”は下方向になり、中継ケーブルの長さも問題がない。小型筐体でこの手の事象はつきものだが、電源ユニット選びには参考にしてほしい。

問題になった中継ケーブルの”おむすび型”コネクタ。電源ユニットのコネクタ位置が右寄りの場合、フロントパネルのUSB3.0ポート用基板にぶつかる可能性がある
唯一の回避方法は、電源ユニットの冷却ファンを上方向にマウント。やむなしの状態だが、L字型ステイまでの距離が十分にあるため、吸気の妨げになる事はないだろう
