オリジナル設計基板とオリジナルクーラー「Dual-X Cooling」

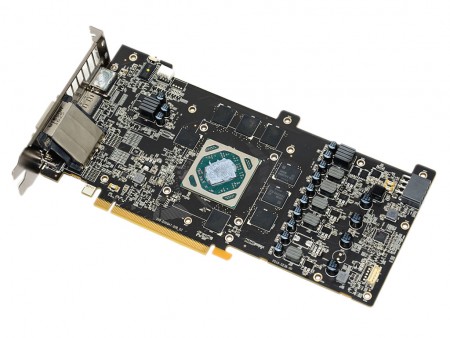

VGAクーラーを取り外したところで、オリジナル設計基板もチェックしておこう。電源回路は5＋1フェーズ構成。補助電源コネクタはリファレンスの6pin×1から8pin×1へと増強され、オーバークロック仕様ながら安定動作を可能にしている。さらに寿命16,000時間のアルミニウムコンデンサーや、通常のチョークに比べて冷却性能が10％、電力効率が25％向上したヒートシンク付き「ブラックダイヤモンドチョーク」を採用している。

Polarisアーキテクチャを採用するRadeon RX 480。ストリームプロセッサは2,304基、ダイサイズは232㎡	GPUを囲むように配置された8枚のビデオメモリはSamsung「K4G80325FB-HC25」。クロック8,000MHzのGDDR5タイプで、1チップあたりの容量は1GB

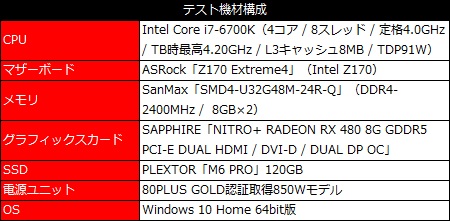

最後にパフォーマンスをチェックしよう。テストにはCore i7-6700Kを使用。計測にあたっては、出荷時の標準状態（以降：標準）の他、「TriXX 3.0」によりオーバークロック（以降：OC）を施した状態、さらに定格相当（以降：定格）にダウンクロックした状態の3パターンで行っている。テスト環境は以下通り。

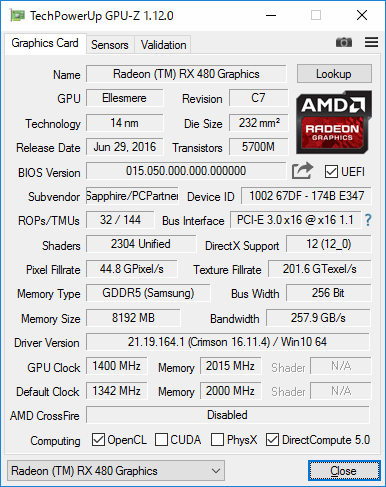

「GPU-Z 1.12.0」の結果。ブーストクロックは1,342MHzで、標準仕様からOC状態となっているのが分かる	オーバークロック時にはブーストクロック1,400MHzまで安定動作が確認できた

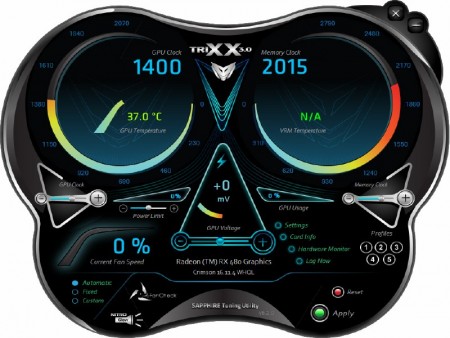

「TriXX 3.0」はグラフィカルなインターフェイスで直観的な操作が可能。「GPU Clock」や「GPU Voltage」「Memory Clock」「FAN Speed」のほかLEDイルミネーション機能「NITRO GLOW」も設定できる

ベンチマークテスト：3DMark

3Dベンチマークテストの定番「3DMark」から確認していこう。プリセットはAPIにDirectX 12を使用する「Time Spy」の他、「Fire Strike“Ultra”」「Fire Strike“Extreme”」「Fire Strike」の計4種類を使用した。

Time Spy	Fire Strike“Ultra”
Fire Strike“Extreme”	Fire Strike

4K解像度の「Fire Strike“Ultra”」では3DMark、Graphics Scoreとも3,000前後で少々厳しい。一方「Time Spy」や「Fire Strike“Extreme”」ではスコアが上昇。WQHD（2,560×1,440ドット）環境であれば、ストレスなくゲームを楽しむことができる。なお、OC時のスコア上昇はわずか。標準状態でオーバークロックされている「NITRO+ RADEON RX 480 8G OC」は、そのまま利用するのがベストだ。
