エルミタ的速攻撮って出しレビュー Vol.546
2017.02.23 更新
文：エルミタージュ秋葉原編集部 池西 樹
 |
|
| プラスチック製の専用カバーで保護されたバックパネルインターフェイス | |
オーディオシールド一体型のカバーで保護されたバックパネルインターフェイスは、USB3.1 Gen.2×4（Type-A/Type-C）、USB2.0×2、オーディオ端子×5、光オーディオ端子×1、PS/2×1を搭載。ネットワークは、Intel製ギガビットLAN×1、ディスプレイ出力はHDMI×1、DVI-D×1、DisplayPort×1の3系統を備え、オンボードグラフィックスによるトリプルディスプレイに対応する。
 |
|
| USB3.1 Gen.2×4やIntel製ギガビットLAN、3系統のディスプレイ出力など、コンシューマー向けの最新インターフェイスを搭載 | |
 |
オーディオシールド一体型のカバーは都合4本のネジで基板に固定されていた |
外観チェックの締めくくりとして、気になるパーツやICチップ、コネクタなどをまとめて紹介していこう。
 |
 |
| 動作チェックやオーバークロック時に便利な電源・リセットボタン | UEFIの設定内容を初期化できる「Clear CMOS Switch」 |
 |
 |
| POST状態を確認できる「Status Code LED」 | 近頃のマザーボードではあまり見ることがないビープ音用スピーカーも標準装備。チューニング時にはこちらも非常に重宝する |
 |
 |
| BIOS ROMは中段と下段のPCI-Express3.0（x16形状）スロットの間に配置 | USB3.1 Gen.2コントローラASMedia「ASM1142」 |
 |
 |
| ギガビットLANコントローラIntel「I219V」 | DisplayPort-HDMI2.0変換チップParade「PS175HDM」 |
 |
 |
| I/OコントローラNuvoton「NCT6792D-B」 | 8pinコネクタ脇には2MHz動作に対応するチョークVITEC「59PR9013」を搭載 |
 |
 |
| RS-232CトランシーバTi「GD75232」 | FETコンバータTi「TPS51362」 |
 |
コンシューマ向けでは珍しいスタンバイ用の電源ヘッダ |
 |
 |
| オーディオ回路以外のコンデンサはすべて固体コンデンサを採用 | |
 |
 |
 |
 |
| PCI-Express3.0ブリッジチップASMedia「ASM1480」 | |
 |
|

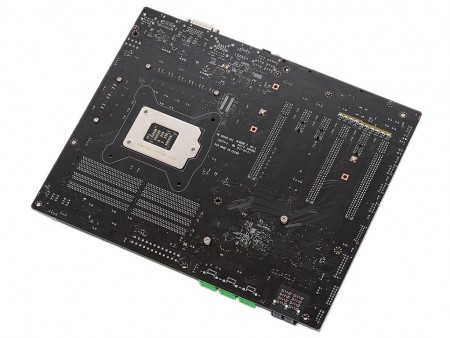

| 主要コンポーネントは基板表面にまとめて配置。裏面には固定用ネジやCPUバックプレート、オーディオ回路LEDのみ実装される | |
