M.2 SSD RAIDによる超高速ストレージ環境に挑戦

2基あるM.2スロットにNVMe SSDを搭載し、RAID 0による高速ストレージの構築に挑戦

帯域幅32GbpsのM.2を2スロット備える「C7Z270-CG」。「Intel Rapid Storage Technology」を使えば、RAID 0による超高速ストレージや、RAID 1によるセキュアストレージ環境の構築も可能だ。そこでNVMe SSDによるRAID構築手順と、RAID 0時のパフォーマンスを簡単にチェックしていこう。なお機材の関係でSSDには、Samsung「SM951-NVMe」シリーズの128GBと256GBモデルを使用した。

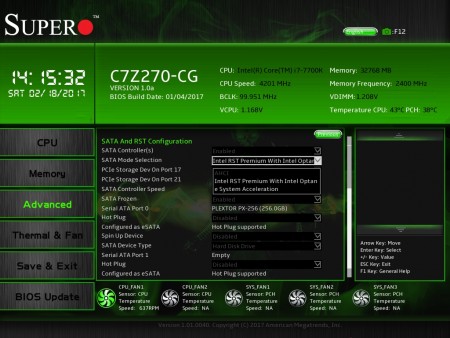

1）UEFIの「Advanced」→「SATA And RST Configuration」にある「SATA Mode Selection」で“Intel RST Premium With Intel Optane System Acceleration”を選択

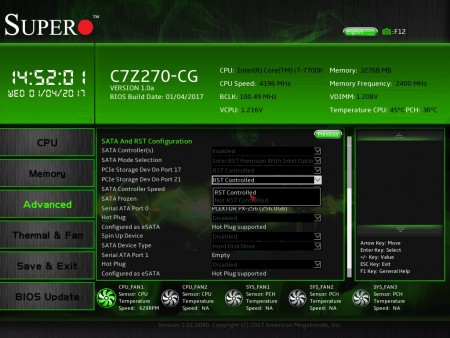

2）「PCIe Storage Dev On Port 17/21」で“RST Controlled”を選択

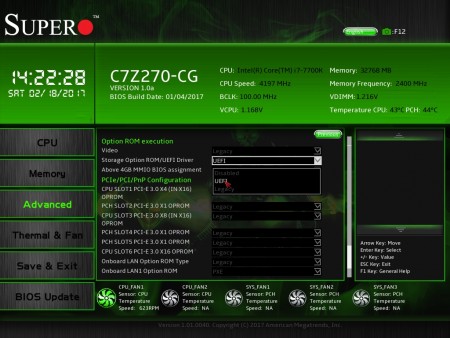

3）「Advanced」→「Option ROM execution」にある「Storage Option ROM/UEFI Driver」で“UEFI”を選択

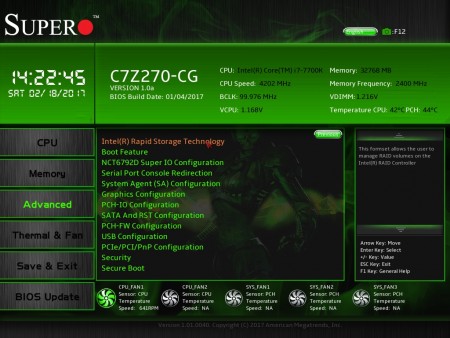

4）設定を保存して再起動すると「Advanced」タブに「Intel(R) Rapid Storage Technology」が表示される
5）「Create RAID Volume」を選択し、RAIDを構築するSSDを選択すれば作業は完了

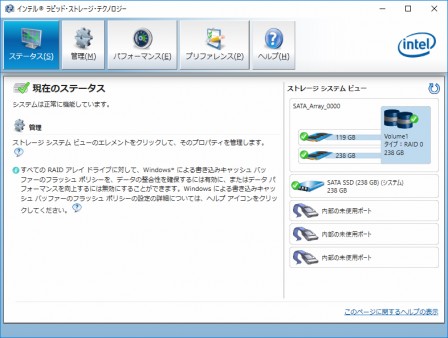

「インテル ラピッド・ストレージ・テクノロジー」ソフトウェアを使えば、NVMe SSDによるRAID 0環境の確認ができる

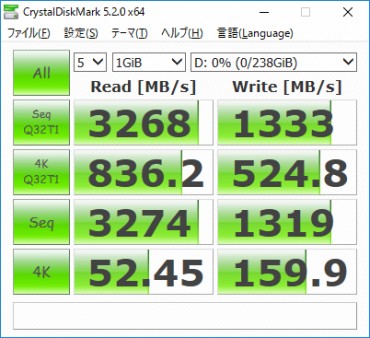

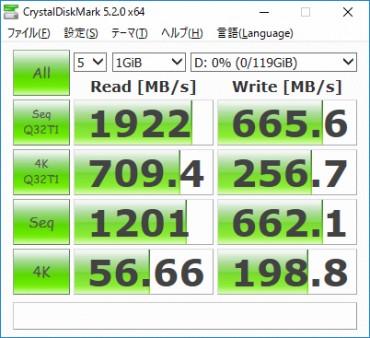

Samsung「SM951-NVMe」 128GB単体時の「CrystalDiskMark 5.1.2」スコア	RAID 0構成時の「CrystalDiskMark 5.1.2」スコア

読込はシーケンシャルで約1.5倍、書込はシーケンシャル、ランダムとも約2倍までスコアが上昇し、RAID 0の効果は非常に高い。高速ストレージを目指すなら、作業手順はやや煩雑になるが、本項で紹介した手順を参考にぜひ挑戦してみて欲しい。なお初期BIOS「VERSION 1.0」では、「Intel(R) Rapid Storage Technology」でNVMe SSDが認識されないバグが存在する。現在はホームページで対応BIOS「VERSION 1.0a」（ファイル名：C7Z270C7_104.zip）が配布されているので、必ずアップデートしておこう。
