ハイエンドモデル匹敵。10フェーズのデジタル電源回路

スペックの確認をしたところで、ここからは画像を中心により詳細な検証を進めていこう。まずはCPUソケット周りから。ミドルレンジクラスに位置づけられる「H270 TOMAHAWK ARCTIC DETONATOR EDITION」（以降：「H270 TOMAHAWK ARCTIC」）だが、電源回路はハイエンドに匹敵するデジタル制御の10フェーズ回路を搭載。さらにメタル製の大型MOSFET用ヒートシンクや、「ミリタリークラス5」準拠の「DARK CAP」「DARK CHOKE」など高効率・低発熱なコンポーネントを実装することで、安定性と信頼性を高めている。

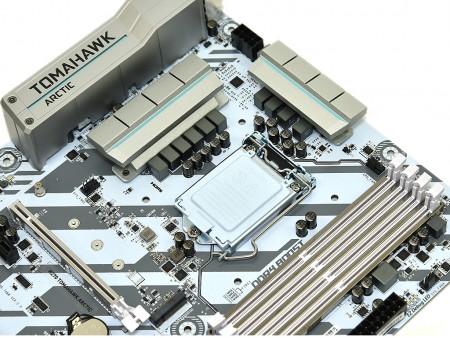

基板カラーに合わせて、珍しいホワイトのCPUソケットカバーが付属。またMOSFETにはサンドブラッシュ仕上げのメタル製ヒートシンクを搭載する
電源回路はCPUソケット左側に6フェーズ、上側に4フェーズの計10フェーズ
CPUに必要な電力を正確に供給するデジタルPWMコントローラUPI「uP9508Q」	メタル製のヒートシンクはそれぞれ2本のネジで基板に固定されている

オーバークロック非対応のミドルレンジチップIntel H270搭載

チップセットはIntel 200シリーズのミドルレンジIntel H270を採用。オーバークロックとCPUのPCI-Express3.0レーン分割には非対応となるが、SATA3.0（6Gbps）は6ポート、USBはUSB3.0×8、USB2.0×6の計14ポートを備え、拡張性は十分。「Intel Optane Memory」にも対応するため、HDDをベースにしたシステムでも今後飛躍的にストレージ性能を引き上げることができるようになる。

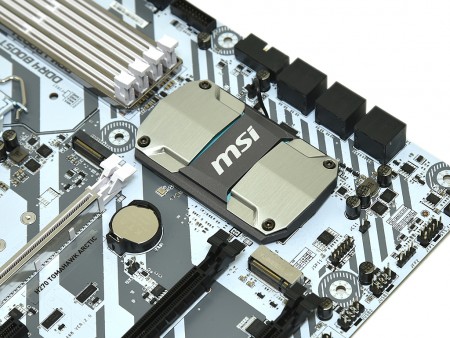

チップセットにはヘアライン加工のドレスアッププレートを備えたメタル製ヒートシンクを実装。サイズは実測W50×L85mm

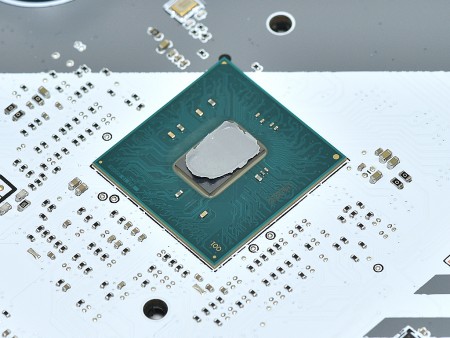

Intel 200シリーズミドルレンジのIntel H270。TDPは6Wで、PCI-Express3.0は20レーンを備える
	チップセットヒートシンクには、起動時に淡く発光する白色LEDを内蔵
