PCを組み立て実動チェック開始

ここからは「H270 TOMAHAWK ARCTIC」をベースにPCを組み上げ実動チェックを開始する

さて、ここからは実際に「H270 TOMAHAWK ARCTIC」をベースにPCを組み上げ、実動テストを行っていく。CPUにはKaby Lake世代の最上位Core i7-7700Kを用意し、セッション後半では「Gaming App」を使い「ゲーミングモード」と「サイレントモード」による、性能および消費電力の違いについて確認している。なお詳細なテスト環境については、以下の「テスト機材構成表」を確認頂きたい。

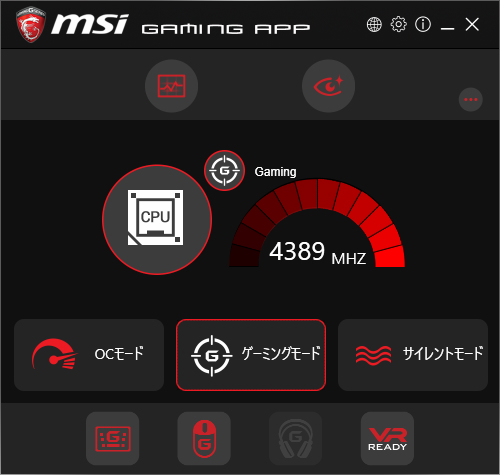

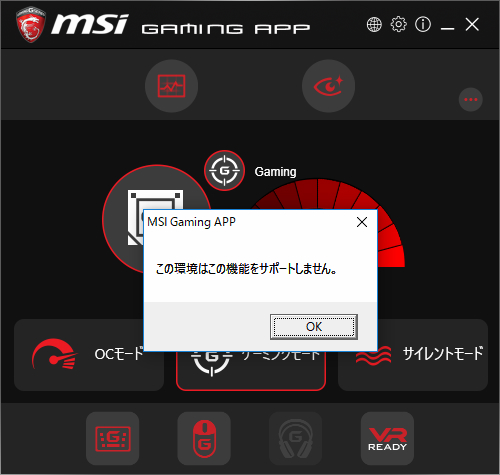

統合ユーティリティ「Gaming App」では、「ゲーミングモード」（標準）と「サイレントモード」のみ選択可能。「OCモード」には非対応となる
前述のオーディオ回路の他、起動時にはチップセットヒートシンクと裏面の四角にある白色LEDが発光する

洗練されたGUIを備える独自UEFI「Click BIOS 5」

制御プログラムは、マウス・キーボードいずれでも快適に操作ができる洗練されたUIが特徴の「Click BIOS 5」を搭載。詳細設定ができる「Advanced Mode」に加え、基本的な情報に1画面でアクセスできる「EZ Mode」を備え、初心者でも戸惑うことなく各種設定を行うことができる。なお詳細機能については「Z270 GAMING M7」のレビューに詳しいのでそちらに譲るとして、ここでは独自機能を中心に紹介していこう。

ベーシックな情報を1画面で確認できる「EZ Mode」。オーバークロックに非対応の「H270 TOMAHAWK ARCTIC」では、基本的にこの画面だけでほぼすべての作業を行うことができる

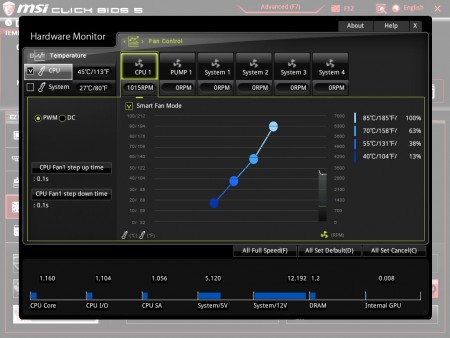

「Hardware Monitor」画面では、PWM/DCのファン制御方法やファンの回転数などを調整できる

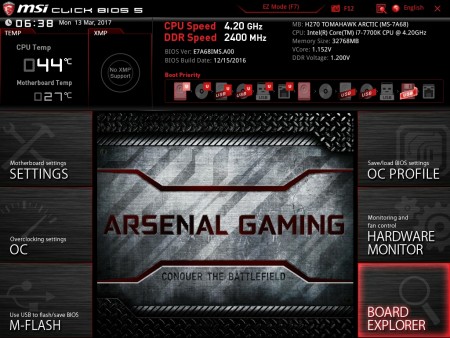

「F7」キーを押すと「ARSENAL GAMING」のロゴがデザインされた「Advanced Mode」に移行する

コア倍率はTurbo Boostの最大値45倍まで設定可能。なおBCLKの設定項目は用意されていなかった

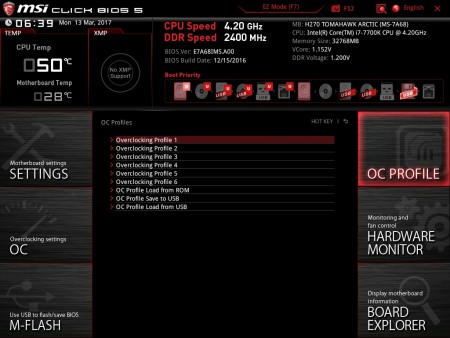

「OC Profile」画面では、プロファイルの保存や読込が可能

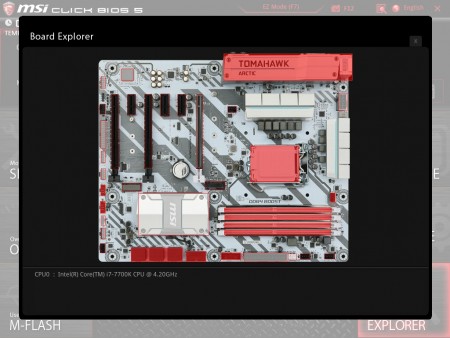

「Board Explorer」を使えば、いちいちケースを開けなくても搭載コンポーネントや接続デバイスを確認できる
